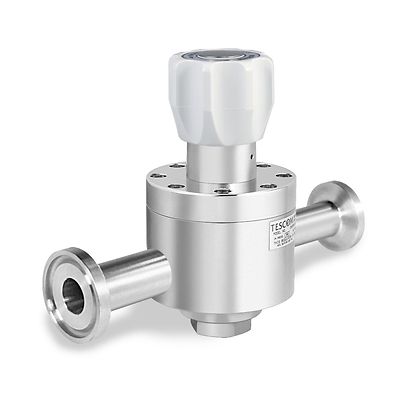

TESCOM™ PH1600シングルステージ・レギュレータ

注文状況の確認
お問い合わせ
お見積りのご依頼
エキスパートに相談する

製品概要

PH-1600 シリーズは、当社 Pharmpure 製品ラインの一部です。この高純度、高流量シングルステージレギュレータは、コンパクトでUSPクラスVIそしてBPEコンプライアント設計で特殊な腐食性、自然発火性の用途に適しています。このレギュレータは、最大400SCFM / 11,320SLPMのガス流量を供給します。そのGylon®ダイヤフラムがガスの純度と完全性を保証します。クリーンな水蒸気による衛生化および容器のヘッドスペース加圧での使用に好適です。

仕様

圧力定格
最大入口圧力：300 psig / 20.7 bar
出口圧力レンジ
0-20、0-50、0-100、0-150、0-250 psig / 0-1.4、0-3.4、0-6.9、0-10.3、0-17.2 bar
材質
本体：316Lステンレス鋼
ダイアフラム：Gylon®
シート、バルブ：エチレンプロピレン
Oリング：エチレンプロピレン
バルブスプリング：Elgiloy®
残りの部品：316ステンレス鋼
動作温度
-28°C～148°C / -20°F～300°F
ポートサイズとタイプ
1/2"、3/4"、1"、1-1/2"
衛生、チューブ
1/4" HPIC

1/2" ポートサイズがレギュレータをCv = 2.5に制限
3/4" ポートサイズがレギュレータを Cv = 3.5に制限
流量係数
1/2ポートサイズ: Cv = 2.5
3/4ポートサイズ: Cv = 3.5
1 & 1-1/2 ポートサイズ: Cv = 5.0
負荷タイプ
スプリング、ドーム
重量
7 kg / 16 lbs
追加情報
カスタム修正または完全なシステムソリューションについては、最寄りの営業所にお問い合わせください。

機能

  • 最大Cv = 5.0流量容量
  • Gylon® ダイアフラム
  • 低ドループ、高流量
  • 5つの出口圧力レンジ
  • 最大250 psig / 17.2 barまでの圧力を正確に調整
  • 溶接サニタリ接続部とチューブエンドが利用可
  • ソフトグッズUSP クラス VI準拠
  • BPE 2009準拠設計
