Tescom-P-DG

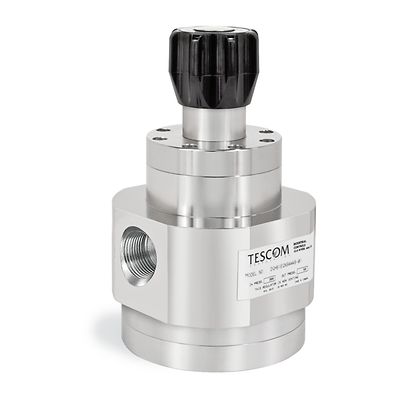

TESCOM™ DG シリーズシングルステージレギュレータ

製品概要

DGシリーズシングルステージレギュレータは、1000 SCFM / 28,300 SLPM以上の高い流量能力を備えたコンパクトサイズを実現します。大型のダイヤフラムと平衡形メインバルブを備えた設計は、競合他社の製品に比べて圧力降下が低く(使用可能な流量レンジがより大きく)なっています。スプリングロード式またはドームロード式を選択できます。パージ、ブランケット、高流量不活性化、熱処理ガスおよびシールドガスの使用に適しており、Dewarが提供するプロセスなどの非常に低い圧力差で良好に機能します。マルチドロップ呼吸用エアステーションに適しています。

最大入口圧力
300 psig / 20.7 bar
出口圧力範囲
0~20、0~50、0~100、0~150および0~250 psig / 0~1.4、0~3.4、0~6.9、0~10.3および0~17.2 bar
(0~300 psig / 0~20.7 bar ドームロードのみ)
材料
本体、ボンネット、バックキャップ: 316ステンレス鋼
メインバルブシート: Buna-N 90、エチレン、プロピレン 80、Chemraz 75® またはViton®
ダイアフラム: Gylon®
O リング
Buna-N、エチレン、プロプレン80、Chemraz 75®またはViton®
残りの部品
300 シリーズステンレス鋼、Nitronic 60
動作温度
-10°F ~ 165°F / -23°C ~ 74°C
ポートサイズとタイプ
1"、1 1/2" NPTF
流量係数
Cv = 10
負荷タイプ
スプリング、ドーム、エア (オプション)
重量
15.9 Kg(35 lb.)
追加情報
カスタム修正または完全なシステムソリューションについては、最寄りの販売店にお問い合わせください。

機能

  • Cv = 10(コンパクトな設計)
  • ダイヤフラムセンシングにより、より高い精度と感度を実現
  • スプリングロード式またはドームロード式を選択できます。
  • TESCOMER5000エレクトロメカニカルコントローラと互換性のあるドーム/エア作動式

文書と図面
