  • Rosemount™ USM341606 Senior Sonic ガス超音波流量計 - 四十二経路式 - USM の診断 + 確認 - 6 インチ

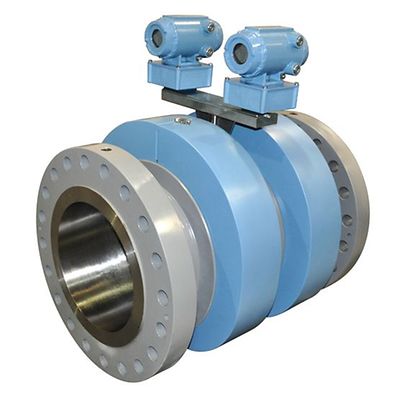

Rosemount-USM341606 Gas Ultrasonic Flow Meter

Rosemount™ USM341606 Senior Sonic ガス超音波流量計 - 四十二経路式 - USM の診断 + 確認 - 6 インチ

構成
ラインサイズを計算
参考情報
ワークスペースに追加

製品概要

流量計は、現場で実証された Rosemount 配管内蔵型四経路式の英国ガス仕様の計測器（OIML R137 1 および 2 精度クラス 0.5）のパワーと性能を 1 つのボディに組み合わせることにより、卓越した管理輸送精度と信頼性を実現します。

仕様

精度
四経路式計器: 校正範囲全体にわたり、相対的に読取値の ±0.05 %
二経路式計器: 校正後は読取値の ±0.2 %（校正前は実量の ±1.5 %）
再現性
四経路式計器: 5 ～ 100 ft/s（1.5 ～ 30.5 m/s）では測定値の ±0.05%
二経路式計器: 5 ～ 100 ft/s（1.5 ～ 30.5 m/s）では測定値の ±0.1%
速度
定格性能は最大 100 fps (30 m/s)、サイズによよりオーバーレンジ性能が 125 fps (38 m/s) を超える
動作温度範囲
T-21 変換器: -20°C ～ +100°C (-4°F ～ +212°F)
T-22 変換器: -50°C ～ +100°C (-58°F ～ +212°F)
動作圧力範囲
T-21/T-22 トランスデューサ: 689 ～ 27,579 kPag (100 ～ 4,000 psig)
T-21/T-22 トランスデューサ: 縮小 Qmax (製品データシートを参照) で利用可能な最小動作圧力 345 kPag (50 psig)
材質
炭素鋼およびステンレス鋼

機能

  • 極めて感度の高い垂直診断経路を通してパイプ底部の僅かな液体やゴミ・異物も検出可能
  • 特許取得済みのトランスデューサ同期方式により、流量計の電子機器がクロス干渉なしで可能な限り最高のサンプリングレートを提供します。
  • 一斉に動作して相互に反映し協和しあうマルチパスにより一般的なモードエラーを回避
  • 壁面への堆積、液体、詰まり、ガス品質の逸脱などに対するプロセスアラートにより、測定の不確実性を軽減
  • 旋回流、流れの交差、非対称の流れ、乱気流を示すフロープロファイルの 3D ビューにより問題解決をスピードアップ
  • AGA 8（圧縮率） と AGA 10（音速）の自動計算による手動エラーの軽減
  • 最高 6 つの周波数またはデジタル出力を備えた新しいタイプ 4 CPU モジュールで I/O を増大
  • 最高 6 つの周波数またはデジタル出力を備えた新しいタイプ 4 CPU モジュールで I/O を増大
