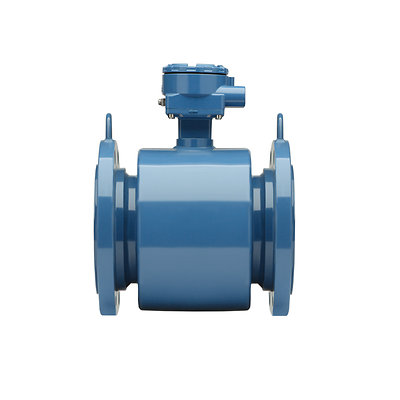

Rosemount-K-FT-MS300-8782

スラリー用途向け MS300 センサと 8782 伝送器で構成される Rosemount MS 磁気流量計

仕様

スラリー用途向け Rosemount MS 磁気センサ MS300、30インチ (DN750)
基準精度
±0.25% オプション ±0.15% 高精度
完全な精度仕様については、製品データシートをご覧ください
ラインサイズ
3” (80mm) ~ 36” (900mm)
ライナーの素材オプション
PTFE、PFA+、ポリウレタン、ネオプレン、リナテックス天然ゴム、アジプレン
電極オプション
材料:316Lステンレス鋼、ニッケル合金、プラチナ、タンタル、チタン
タイプ:標準、弾丸、フラット
接地用のオプションの第3電極
フランジオプション
接続:スリップオン、溶接ネック、溝付きカップリング
R定格:ASMEクラス150-2500、EN-1092 PN10-PN40、AS2129表DおよびE、JIS B2220 10K-40K、AS4087 PN16 - PN35
材料:炭素鋼、304/304L SST、316/316L SST
追加のフランジ定格および材料は、リクエストに応じて入手可能
認証
通常の場所
ATEXノンスパーク; ほこり
クラス I Div 2; Dust
クラス I ゾーン 2; ほこり
IECEx ノンスパーク; ほこり
ATEX 安全性の向上; ほこり
クラス I ゾーン 1; ほこり
IECEx 安全性の向上; ほこり
より高いレベルの承認には、本質的に安全な電極が含まれます
エンクロージャタイプ
タイプ 4X
IP66、IP67、IP68、IP79
互換性
ノイズの多いアプリケーションで最適なパフォーマンスを実現する 8782 スラリー伝送器
標準の磁気流量計のパフォーマンスを実現する 8712EM および 8732EM(リモートマウントのみ)
Rosemount 8782 スラリー用途向け伝送器
基準精度
±0.25% オプション ±0.15% 高精度
完全な精度仕様については、製品データシートをご覧ください
診断
標準:接地および配線障害、調整可能な空のパイプ、電極の飽和、逆流検出、および一般的な電子機器とメーター回路の診断
オプション:コーティング電極検出と高プロセスノイズ検出を備えたプロセス診断
オプション:Smart Meter Verification Professional
電源
AC: 90 ~ 250V AC、50-60Hz
DC: 12 ~ 42V DC
安全の認定
通常の場所
ノンスパーク、安全性の向上; ほこり
クラス I Div 2 ノンインセンダイブ; ほこり
クラス I ゾーン 2; ほこり
IECEx ノンスパーク、安全性の向上; IECEx ほこり
エンクロージャタイプ
タイプ 4X
IP66/69
出力オプション
HART 7 / 4-20mA + パルス
オプション: DI/DO (2つのチャンネル)
ローカルオペレータインターフェイス
診断、基本構成、およびトータライザ用の専用クイックキーで使用可能な15ボタンのローカルオペレータインターフェイス
英語、フランス語、ドイツ語、スペイン語、ポルトガル語をサポート
センサー換性
MSスラリーセンサー
8707 高信号センサー

機能

スラリー用途向け Rosemount MS 磁気センサ MS300、30インチ (DN750)
  • 8782 伝送器と組み合わせた場合、標準的な磁気流量計よりも安定した流量出力を提供しながら、非常にノイズの多いアプリケーションを処理する機能
  • 信号強度の向上により、8782 伝送器と組み合わせた場合、測定が困難なフローでも、より正確なフロー測定が可能になり、プロセスのばらつきが低減します。
  • 二重較正オプションでセンサの在庫を削減
  • 全溶接センサハウジングにより、極めて過酷な環境でも高信頼性を確保
  • オプションのライニングプロテクタで設置時の損傷と最先端の磨耗を予防
  • 現場での修理を可能にする取り外し・交換可能な端子ブロックを使用してプロセスのシャットダウンを回避します。
  • オプションの二次封じ込めコンパートメントで、潜在的なプロセス流体の漏れをキャプチャー。
  • 可動部品がないことを特徴とする障害物のない設計でメンテナンスと修理を最小限化、導電性スラリーの計量に最適
  • MSスラリーセンサと 8782 スラリー伝送器を組み合わせて、高ノイズアプリケーションで最適なパフォーマンスを実現します。
Rosemount 8782 スラリー用途向け伝送器
  • ノイズの多いアプリケーションでカスタマイズ可能な信号処理設定を最適化するには、高いプロセスノイズ診断と選択可能なコイル駆動周波数オプションを使用します
  • 高度な信号処理の選択可能なレベルにより、応答性を維持しながら信号のスパイクとノイズを除去できます。
  • プロセス信号を停止せずにメーターの状態とパフォーマンスを監視するスマートメーター検証で稼働時間を延長
  • デュアルコンパートメント式の伝送器筐体を使用して、信頼性および水分からの保護を最大化
  • 使いやすい専用のクイックキーを備えた直感的な15ボタンのローカルオペレータインターフェイス
  • パルス DC 技術の安定性と性能を併せ持つ AC 磁気メーターシステムの利点を最大限に活用
  • 「調整可能な空パイプ診断が、パイプが空のときの問題と誤った測定値を最小限に抑制
  • 付属の接地および配線障害検出診断により、設置の完全性を迅速に検証
  • 8782スラリー伝送器は、MSスラリーセンサーで使用するように設計されています
