Micro Motion-K-FT_R200S-4200

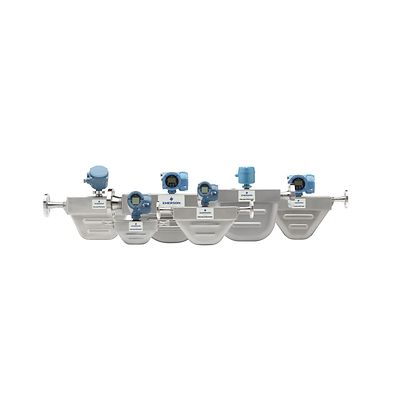

Micro Motion R-Series Coriolis Meter Consisting of R200S Sensor and 4200 Transmitter

仕様

Micro Motion R200Sズコリオリ流量計, 2 インチ (DN50), 316Lステンレス鋼
質量流量精度(液体)
指示値の±0.50%(標準)指示値の±0.40%(オプション)
質量流量の再現性(液体)
指示値の±0.25%(標準)指示値の±0.20%(オプション)
体積流量精度(液体)
指示値の±0.50%
体積流量の再現性(液体)
指示値の±0.25%
質量流量精度(気体)
指示値の±0.75%
質量流量の再現性(気体)
指示値の±0.50%
密度精度(液体)
±0.01 g/cm³ (10.0 kg/m³) (標準)±0.003 g/cm³ (3.0 kg/m³) (オプション)
温度 精度
読み値の±1 °C ±0.5%
センサ最大 作動圧
1,450 psig (100 barg)
流量計 承認、校正、および認証

•CSA
•IECEx
•NEPSI
•ATEX
Micro Motion 4200 2 線式トランスミッタ
ローカルディスプレイ

• オプションでバックライトを設定できるグラフィックディスプレイ
• 4 つのボタンを使用する静電容量方式タッチパネル
• 英語、ドイツ語、フランス語、スペイン語、ポルトガル語、ロシア語、中国語、日本語に対応しています。
電力

• 2 線式ループ電源トランスミッタ
• 最小 17.75 V 起動電圧
入出力信号

• 最大 2 つの出力チャネル
• チャネル A はループ電源 4-20mA/HART
• チャネル B は 4-20mA、周波数出力またディスクリート出力用に構成可能な外部電源(ライセンス可能なオプション)
WirelessHART

•THUM アダプタにより WirelessHART 使用可能
搭載オプション

• フィールドマウント
• Micro Motion ELITE(CMFS)、CMF200-CMF350、F シリーズ、H シリーズ、R シリーズ、T シリーズのセンサーへの一体型取付
•取り付けブラケットによるリモート取り付けの 9 線式
アプリケーションの種類

• スマートメータ検証
• 濃度測定
• API 参照
危険物に関する認定

• クラス I、ディビジョン 1
• クラス I、ディビジョン 2
• ゾーン 1
• ゾーン 2
• 本質安全
• 防爆

機能

Micro Motion R200Sズコリオリ流量計, 2 インチ (DN50), 316Lステンレス鋼
  • 基本的な液体の質量流量、体積流量を計測できる高性能なコンパクト設計
  • ほとんどの液体で使用できる 316L ステンレス鋼構造が可能で、柔軟性が向上しています
  • 流量変数のみのアーキテクチャを提供する一体型伝送器により、費用を削減
  • 頑丈な伝送器オプション: クラス I、ディビジョン 1 /ゾーン 1 ハウジング、オプションのローカルオペレーターインターフェース付きから選択
  • CSA(クラス 1 ディビジョン 1 グループ C および D、クラス 1 ディビジョン 2 グループ A、B、C および D)、ATEX、IECEx、Ingress Protection 66/67、NAMUR 規格などを含む、広範なメータ承認および認証
  • 摩耗または交換する可動部がないため、最小限の保守で長期の信頼性を確保
  • コンパクト設計なのでたいていの場所に設置可能です
Micro Motion 4200 2 線式トランスミッタ
  • 最大 +/-0.10% の質量流量精度および +/0.0005 g/cc の密度精度(液体およびスラリー)、または +/-0.25% の質量流量精度(ガス)の、広範なコリオリ質量流量センサを利用可能。
  • リアルタイムクロックの時刻スタンプのプロセスデータ、アラート、スマートメータ検証を統合したレポートと監査ログ。搭載のデータ履歴機能により完全な監査証跡を提供し、プロセスの問題を判定します。
  • 8か国語に対応し、統合ソフトウェア回転機能でフロントカバーを外さず回転可能なグラフィックディスプレイを使用し、火気使用工事許可の制限事項によるダウンタイムを最小限に抑えます。
  • 追加の電力やケーブル敷設コストの必要なく、わずかな手間で既存の 2 線式流量機器と交換可能です。
  • 電源が中央に配置されていない工場を容易に拡張可能
  • スマートメータ検証はコリオリ流量計の迅速で完全な評価を行い、流量計が浸食、腐食その他、校正に影響する要因に流量計が影響されているかどうかを判定します。基本バージョンのスマートメータ検証が、標準として付属しています。
  • IEC 61508 に既定された安全度基準、SIL2(使い捨て用)、SIL3(複数回使用)の認定を受けています。
  • 直接計測による正確で再現性の高い質量測定は、プロセスのコントロールを改善し、必要な測定機器の数を減らします。
  • 無線 THUM™ オプションを利用することで、設置と操作を非常に柔軟に行えます。
