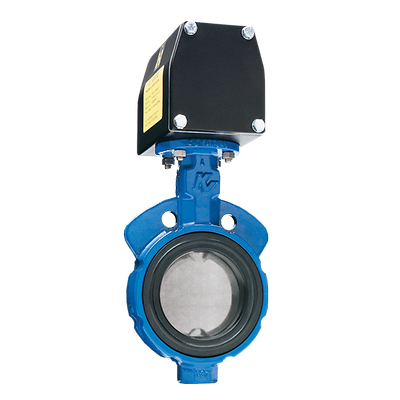

Keystone Figure 990/920 Butterfly Valve with Powered Actuator

製品概要

The Keystone Figure 990/920 is a split body, thin disc resilient seated butterfly valve complete with powered actuator, configurable by power source, size, function and more.

営業担当へのお問い合わせ

参考情報

ワークスペースに追加

機能

Keystone Figure 990/920 バタフライバルブ

一体薄型のディスクステムは、流れを阻害することが少なく、最高 Cv、最低圧力降下、最良の制御特性を実現します。
ディスクエッジを丸く研磨することで、完全同心円状のシーリング、低トルク、シートの長寿命化、およびタイトシャットオフを実現。
トリプルファンクションの弾力性のあるシートは、ラインメディアから本体とステムを隔離し、定格圧力でのラインメディアの液漏れを防ぎ、確実なフランジシーリングを提供し、フランジガスケットの必要性をなくします。
頑丈で耐腐食性のトップブッシュは、上部ステムサポートを提供し、アクチュエータのサイドローディングを吸収し、バルブサイクル寿命を延長します。
双方向で自己調整可能なダブル V カップステムシールは、外部汚染物質がバルブに入るのを防ぎます。
スプリット・ボディ・デザインにより、シートとディスク/ステムの現場交換が容易になり、カップリングやブラケットを使用せずに Keystone アクチュエータを直接取り付けることができます。

Emerson Powered Actuator

Direct mounting to all Keystone butterfly valves and ball valves.
Valve connection compatible with Keystone (imperial and metric) and ISO 5211.
Double Rack and Pinion design nullifies side loads on the pinion shaft, minimizing bearing wear and extending life.
Optimized product flow with standard mounted travel stops for valve position adjustment in open and close position (+/- 5° at each end).
Anodized aluminium body with electrostatic powder coating (ESPC) finish provides durable protection against corrosive environments.
Double acting and spring return versions available for cost effective and safe operation.
Up to 12 individual springs offer flexible torque range for both ball as butterfly valves.
Pre-compressed spring design and anti-blowout drive pinion means safe maintenance and operation.

Keystone F89 90度回転空気式アクチュエータ

全ての Keystone バタフライバルブとボールバルブにダイレクトマウントが可能です。
Keystone標準（メートルネジ、インチネジ）とISO5211規格に取り付け可能です。
ダブルラックとピニオンの設計は、ピニオンシャフトのサイドロードを無くし、ベアリング摩耗を最小限に抑え、長寿命です。
開閉位置（両端で+/- 5°）開度調整機能が標準搭載されており、最適な調整が可能です。
アノダイズ処理のアルミボディーに静電粉体塗装が施され腐食性環境においても耐久性は良好です。
複作動と単作動が用意されており、経済的で安全な操作が行えます。
12個までのスプリングパッケージが搭載可能で、トルク特性の異なるバタフライバルブとボールバルブ双方の出力特性に柔軟に対応可能です。
バネが伸び切らないスプリングパッケージと飛び出し防止ドライブピニオンにより、安全なメンテナンスと操作が可能です。

仕様

Keystone Figure 990/920 バタフライバルブ

材質: 316 ステンレス鋼、Buna-N、鋳鉄、ダクタイル鉄、二相、EPDM ゴム、ハステロイ、モネル、スーパー二相、テフロン、チタン

動作温度: 最大 250 F (120 C)

圧力クラス: ASME

プロセス接続タイプ: 150RF

シール/シールタイプ: 弾性

シャットオフクラス: 漏れゼロ

規格: API 609、ASME B 16.34

バルブタイプ: バタフライ

バルブサイズ: NPS 1-1 / 2 / DN 40、NPS 14 / DN 350、NPS 16 / DN 400、NPS 8 / DN 200、NPS 18 / DN 450、NPS 2 / DN 50、NPS 20 / DN 500、NPS 6 / DN 150、NPS 10 / DN 250、NPS 1 / DN 25、5 インチ、NPS 4 / DN 100、NPS 12 / DN 300、NPS 2-1 / 2 / DN 65、NPS 3 / DN 80
