Fisher-P-V280

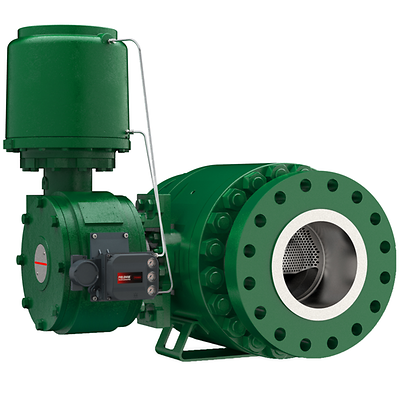

Fisher V280 フルボアボールコントロールバルブ

製品概要

Fisher V280は、CL900の圧力降下を完全に処理できる、3ピースのトラニオンマウント式フルボアコントロールバルブです。圧力、流量、プロセス制御を最適化する機能を備えています。オプションのドリルホール型アテニュエータトリムが、高圧から圧力が低下する液体およびガスからの騒音や振動を制御します。アクチュエータへのスプラインシャフト接続が空動きを抑制します

バルブタイプ
ボール
材料
炭素鋼
クリティカルサービス
キャビテーション、騒音防止
圧力クラス
ASME
証明書
CRN、CUTR、NACE、PED
バルブサイズ
NPS 6、NPS 8、NPS 10、NPS 12、NPS 16
端部接続
フランジ付き
動作温度
高温 (>250F)、低温 (<-40F)
シャットオフクラス
クラス IV(FCI 70-2)、クラス VI(FCI 70-2)
流量特性
モディファイドイコール%、リニア
バルブサイズ規格
NPS
その他の構成
本製品の仕様やオプションの詳細については、お近くのエマソンの営業所または販売代理店までお問い合わせください。

機能

  • 優れた流量制御: スプラインシャフトでのアクチュエーター接続、ダブル・パワー・エンド・ブッシング・アセンブリ、およびトラニオンガイド。これら全てにより、動的制御を向上させています。
  • 空力性能: Aerodomeを搭載したV280では、シングルステージ構成で最大-20 dBAの騒音低減を達成できます。ダブルステージ構造では、-25 dBA までの低減を提供することができます。
  • 耐用年数の改善: アテニュエータはシールアセンブリの一部ではありません。シールはアテニュエータではなくボール表面に沿うようになっており、耐用年数を増加させています。
  • 構造の多様性: すべての部品は交換可能です。ドームアテニュエータやシールを追加・除去することによってバルブ構造を変えることができます。これにより、変化する要求に柔軟に対応できます。
  • 徹底的なテスト: CL900の完全な圧力降下および予想される寿命を超えて実験室で試験されたバルブ製造サイクルと流量
  • シンプルなデザイン: テールピースは、どのようなシールとドームの量が選択されていても同じです。
  • サワーサービスとサワー原油への適用: 標準材質はNACE規格MR0175/ISO 15156に準拠しています
  • ヘビーデューティトラニオン: トラニオン型ボールは、保守の作業時間やコストの縮減と、長寿命が求められる要件の厳しい用途向けに設計されています。
  • 幅広い流体力学アプリケーション: 流体力学を搭載したV280用のシングルステージとデュアルステージのアテニュエータは、さまざまな用途に使用できます。1.0のKC値はサービス条件に応じて達成可能です
  • 柔軟な適用: アテニュエータは、要件の厳しいサービスでボール回転の全体にわたって有効です。あるいは、特殊設計されたアテニュエータを運転条件にあわせて使用できます。
  • タイトシャットオフ: 圧力アシスト自動調整シールが長期のタイトシャットオフを提供し、性能の信頼性を高めます。この設計には、フル定格の圧力降下サービス用のコンポジションシールを保持する頑丈なS31600ステンレス製キャリアが組み込まれています。
