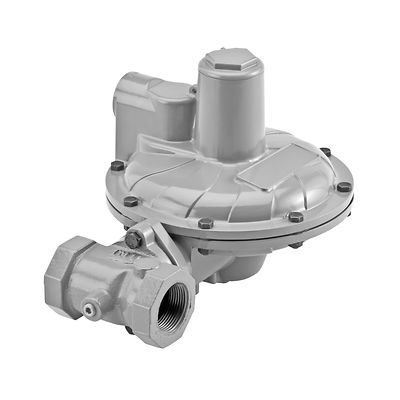

Fisher-P-CS200

Fisher™ CS200 シリーズ減圧レギュレータ

お問い合わせ
注文状況の確認
図面を見る
アニメーションを見る

製品概要

Fisher CS200 シリーズの直動型ばね装填レギュレータは、商用設備や準工業設備向けの減圧アプリケーションを提供します。本体サイズ、出口圧力設定、オリフィスサイズなど、多数の種類から選べます。CS200 は、本体とケーシング間のユニオンリング接続により、アクチュエータが 360 度完全に回転するため、保守と設置を容易に行うことができます。

CAD 図面およびモデル: ここをクリック

機能

  • 種類が多岐にわたる NPT 本体サイズとエンドコネクション
  • 容易な設置と保守
  • 圧力調整とオリフィス取り外しに必要なものは標準工具のみ
  • 固定係数精度（PFM 承認）
  • 内部逃し、ノンリリーフ、Secondary Seat™ 保護などの用途柔軟性
  • Secondary Seat 保護は、プライマリディスクまたはオリフィスシートに損傷が発生した場合や、流路阻害ロックアップに堆積物が発生した場合に、セカンダリシーティングとディスク表面を提供

仕様

利用可能な構成
スタンドアロンレギュレータ、ノンリリーフ、内部リリーフ、内部圧力登録、セカンダリシート、ブリード付きのセカンダリシート
本体サイズおよびエンドコネクションの種類
3/4、3/4 x 1、3/4 x 1-1/4、1、1 x 1-1/4、1-1/4 NPT
最大入口圧力
175 psig / 12.1 bar
出口圧力範囲
8 範囲で 3.5 - インチ w.c. ～ 2.0 psig / 9 mbar ～ 0.14 bar
温度性能
-29 ～ 66 °C（-20 ～ 150 °F）
概算重量
8 ポンド / 4 kg
水素 (H2)
この CS200 ファミリーは、シール性能と素材の適合性を分析する広い範囲の高圧水素試験を通じて、水素サービス向けに検証済みです。評価および試験に関する追加情報については、 「天然ガスと水素のブレンディング: 考慮すべき技術的な要素」を参照してください。
