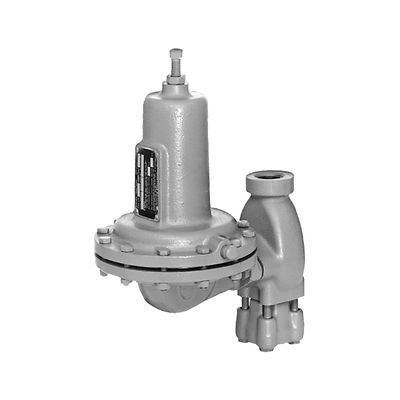

Fisher-P-630

Fisher™ Type 630 レギュレータ

お問い合わせ
注文状況の確認
図面を見る
ビデオを視聴する

製品概要

Fisher Type 630 Big Joe™ レギュレータは、直動型のばね懸架式減圧レギュレータで、出口圧力 0.21～34.5 bar（3～500 psi）から最大入口圧力 103 bar（1,500 psi）までの用途向けに設計されている NPS 1 & 2 / DN 25 & 50 の本体サイズで使用できます。 Type 630 は、第 1 段階のファームタップまたは高圧工業レギュレータなどの用途向けで、天然ガス、空気、または他の様々なガスで使用できます。 これらのレギュレータは、現場で逃し弁に変換できます。

CAD 図面と型式：ここはクリック

機能

  • 高圧性能
  • 堅牢な構造
  • 優れた低圧制御
  • サワーガス事業対応

仕様

本体サイズおよび端部接続スタイル
端部接続が NPT、ASME CL150 RF、CL300 RF、または CL600 RF の NPS 1 と 2 / DN 25 と 50
最大入口圧力
103 bar（1,500 psi）
最大出口圧力
最大 34.5 bar（500 psig）
出口圧力範囲
10 範囲で 0.21～34.5 bar（3～500 psig）
圧力登録
内部
温度性能
ニトリル（NBR）、ナイロン（PA）、ネオプレン（CR）：-29～82 °C（-20～180 °F） /
フルオロカーボン（FKM）、パーフロロエラストマー（PTFE）：-18～149 °C（0～300 °F）
概算重量
1 インチのエンドコネクション：11.3 kg（25 lb）
2 インチのエンドコネクション：13.6 kg（30 lb）
