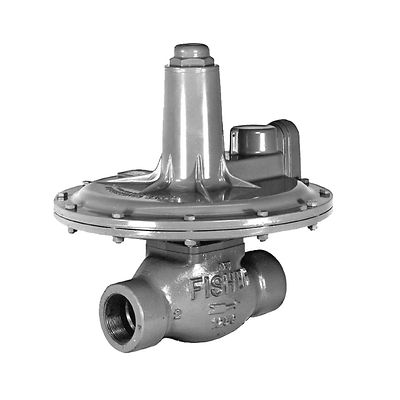

Fisher-P-133

Fisher™ 133 シリーズ減圧レギュレータ

お問い合わせ
注文状況の確認
図面を見る

製品概要

Fisher 133 シリーズの直動型レギュレータは、炉、バーナーなどの装置にガスを供給する工業用途と商業用途に最適です。 バランシングシステムにより、レギュレータでガス圧力を正確に制御でき、広範に及ぶ入口圧力にもかかわらず最大限の燃焼効率を得ることができます。

CAD 図面と型式：ここをクリック

機能

  • 1 台のレギュレータで幅広い圧力範囲に対応
  • Types 133L、133H、133HP は監視用途に最適
  • 優れた衝撃特性と高速レスポンス
  • バブル・タイト・シャットオフ
  • ねじとダイアフラムの影響を最小化
  • シートごとの調整不要
  • トリム部への簡単アクセス
  • 鋼製の本体あり

仕様

本体サイズおよび端部接続スタイル
鋳鉄：2 NPT、NPS 2 / DN 50 CL125 FF フランジ端接合部
鋼製の本体：2 NPT、NPS 2 / DN 50 CL150 RF フランジ端接合部
最大操作入口圧力
Type 133L：8.6 bar（125 psig）
Type 133H：4.1 bar（60 psig）
Type 133HP：10.3 bar（150 psig）
最大緊急入口圧力
Type 133L：8.6 bar（125 psig）
Type 133H：8.6 bar（125 psig）
Type 133HP：10.3 bar（150 psig）
最大出口（ケーシング）圧力
1.0 bar（15 psig）
出口圧力範囲
9 レンジで 5 mbar～0.69 bar（2 in w.c.～10 psig）
Type 133HP：7 レンジで 0.14～4.1 bar（2～60 psig）
温度性能
-29～66 °C（-20～150 °F）
概算重量
Type 133H 端接合部のスタイル：16 kg（35 lb）
Type 133L 端接合部のスタイル：18 kg（40 lb）
Type 133HP：NPT：26 kg（56.5 lb）、CL125 RF と CL250 RF：28 kg（62.5 lb）
圧力登録
外部
