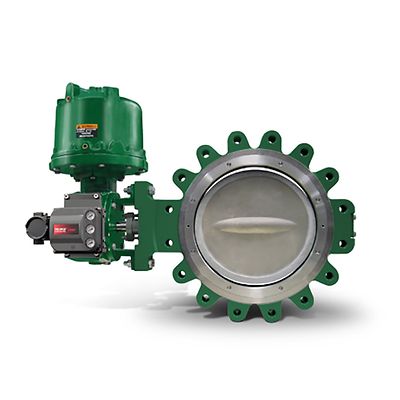

Fisher™ 1061 空気圧ピストンロータリアクチュエータ

製品概要

Fisher 1061 アクチュエータは、Fisher Vee-Ball™ バルブ、偏心ディスクバルブ、バタフライバルブなどのスプラインシャフト回転制御バルブの操作に使用されます。 このアクチュエータのアクチュエーター / バルブボディリンケージは、プッシュダウンオープンまたはプッシュダウンクローズのいずれかの動作用に配置することができます。 さらに、1061 アクチュエータは、オン / オフサービス用の 2 ポジション制御信号、またはスロットリングサービス用のバルブポジショナで使用できます。

駆動方式
ダブルアクション式、クォータターン式、ロータリー式
証明書
PED、CUTR、ATEX
制御タイプ
オン / オフ、スロットル
動力源
空気圧
バルブタイプ
ボールバルブ、バタフライバルブ、偏心回転プラグバルブ、トリプルオフセットバルブ
その他の構成
本製品の仕様やオプションの詳細については、お近くのエマソンビジネスパートナーまたは営業所までお問い合わせください。

文書と図面

機能

  • アクチュエータは、プッシュダウン・オープンまたはプッシュダウン・クローズ構造のものがあり、4つのアクチュエータ/バルブ本体の取り付け位置のいずれかに取り付けられます。
  • スプラインクランプレバーを使用したシングルポイントリンケージにより、ロストモーションが最小限に抑えられ、制御精度が向上します。
  • 類似のアクチュエータに比べて、全体のサイズは30%も削減されます。
  • 頑丈な構造により、アクチュエータが過圧された場合の安定性、耐腐食性、変形からの保護が実現します。
  • アクチュエーター/バルブボディリンケージは完全密閉されていますが、バルブパッキンの調整は部品を取り外さずにアクセス可能な状態に保たれています。
  • 視認性の高いトラベルインジケータにより、バルブの位置を簡単に決定できます。
