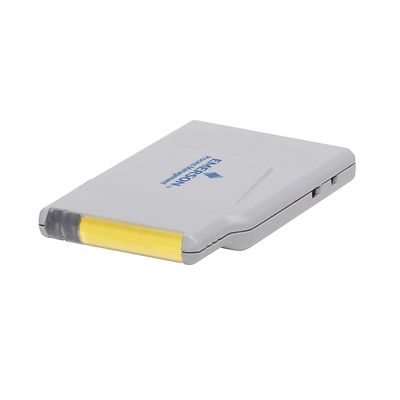

DeltaV-P-SS4303T04

DeltaV™ LS AI 0-10 VDC 絶縁 CHARM

製品概要

電圧デバイス用の 0~10 VDC、LS(ロジックソルバー)アナログ入力CHARM(Characterization Module)。

センサタイプ
電圧機器
フルスケール信号範囲
全データシートを参照
精度
全データシートを参照
入力インピーダンス
10 MΩ
繰返し精度
スパンの 0.05%
解像度
24 ビット A/D コンバータ/データシートを参照
校正
不要
共通モードリジェクション
90 dB、50/60 Hz
絶縁
入力チャンネルはガルバニック絶縁されており、1000 VDC まで工場でテストされています
CHARM 電源要件
最大18 mA @ 24 V DC
CHARM 熱放散
0.40 W

文書と図面

機能

  • マーシャリングをなくし、コントロール・ルーム・キャビネットに影響を与えることなく、プラントのどのような場所にでも I/O を追加できます。
  • マーシャリングキャビネットやクロス配線が必要なく、ワイヤが少なく済み、作業の負担を大幅に減らし、潜在的故障につながる断続器接点を削減
  • マーシャリングキャビネットやクロス配線が必要なく、ワイヤが少なく済み、作業の負担を大幅に減らし、潜在的故障につながる断続器接点を削減
