DeltaV-P-SS4303T02

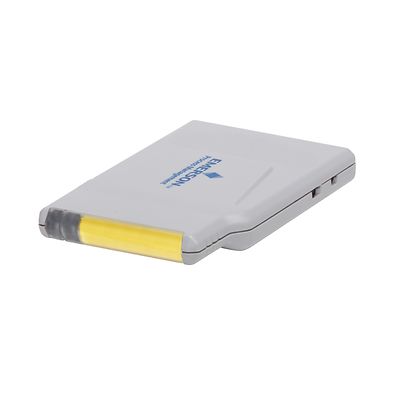

DeltaV™ LS 熱電対 / mV CHARM

製品概要

熱電対入力または低レベル電圧源用のLS(ロジックソルバー)熱電対CHARM(Characterization Module)。

センサータイプ: 熱電対、mV
B、E、J、K、N、R、S、T、低レベル電圧源(±20mV、±50mV、± 100mV)
フルスケール信号範囲
全データシートを参照
精度
全データシートを参照
繰返し精度
スパンの 0.05%
解像度
24 ビット A/D コンバーター/センサータイプに応じて異なります
校正
不要
DC/50/60 Hz 共通モードリジェクション
90dB
絶縁
各センサはガルバニック絶縁されており、1000 V DC まで工場でテストされています
CHARM 電源要件
最大18 mA @ 24 V DC
CHARM 熱放散
0.30 W
冷接点温度補正(CJC)
精度 ±1.0 ℃、範囲 -40 ~ 85 ℃
オープンセンサ検出
あり

文書と図面

機能

  • マーシャリングを除去し、コントロール・ルーム・キャビネットに影響せずに、プラントのどんな場所にでも I/O を追加できます。
  • マーシャリングキャビネットやクロス配線が必要なく、ワイヤが少なく済み、作業の負担を大幅に減らし、潜在的故障につながる断続器接点を削減
  • マーシャリングキャビネットやクロス配線が必要なく、ワイヤが少なく済み、作業の負担を大幅に減らし、潜在的故障につながる断続器接点を削減
