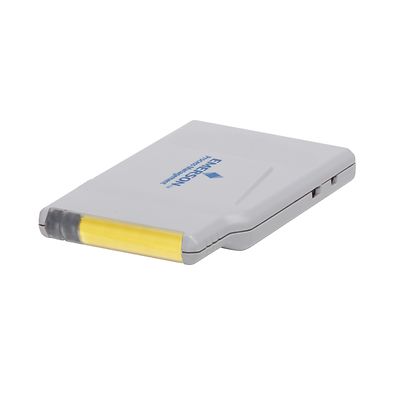

DeltaV-P-SS4302T13

DeltaV™ LS DVC HART Redundant DTA(電源切断で作動) CHARM

製品概要

デジタルバルブコントローラ用冗長 LS(ロジックソルバー)CHARM(Characterization Module)。

デバイスタイプ
デジタルバルブコントローラ(DVC)
公称信号範囲(スパン)
4 ~ 20 mA、(0~20 mA はオプション)
完全な信号範囲
0 ~ 24 mA
温度範囲での精度
スパンの 2 %(0 ~ 60 °C)、スパンの 5 %(-40 ~ 70°C)
解像度
12 ビット
校正
不要
利用可能なフィールド電源
20 mA @ 15 VDC 電源(最小負荷 250 W ~ 最大負荷 600 W)
フィールド回路保護
24 mA 電流制限回路、フィールド配線切断
CHARM 電源要件
最大 86 mA @ 24 VDC
CHARM 熱放散
2.06 W
HART対応
AMS 用 HART v7 パススルー、制御に利用な HART v7 変数およびデバイスステータス
HART データ更新レート
500 ms

文書と図面

機能

  • マーシャリングをなくし、コントロール・ルーム・キャビネットに影響を与えることなく、プラントのどのような場所にでも I/O を追加できます。
  • マーシャリングキャビネットやクロス配線が必要なく、ワイヤが少なく済み、作業の負担を大幅に減らし、潜在的故障につながる断続器接点を削減
  • マーシャリングキャビネットやクロス配線が必要なく、ワイヤが少なく済み、作業の負担を大幅に減らし、潜在的故障につながる断続器接点を削減
