DeltaV-P-SS4301T01

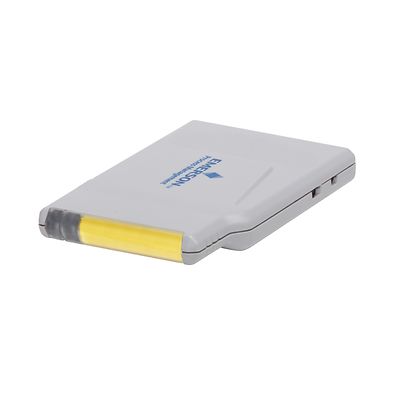

DeltaV™ LS DI NAMUR CHARM

製品概要

NAMUR センサ用 LS(ロジックソルバー)デジタル入力CHARM(Characterization Module)。

センサタイプ
NAMUR センサ、ドライ接点、ライン抵抗の終端とのドライ接点
オンの場合の検出レベル
2.1 mA 以上(4 kΩ 以上)
オフの場合の検出レベル
1.2 mA 以下(9 kΩ 以下)
チャンネルインピーダンス
1.5 KW(約)
ぬれ電圧
12 V(± 5%)
フィールド回路保護
8 mA 電流制限回路、フィールド配線切断
CHARM電源要件
最大 24 mA @ 24 V DC
CHARM 熱放散
0.51 W
故障検出機能
保証される短絡:100 Ω 以下、保証される良好な状態:400 Ω 〜40 kΩ、保証される開回路:75 kΩ 以上
設定可能なチャネルタイプ
ドライ接点または離散態センサの変化 <2 Hz

文書と図面

機能

  • マーシャリングをなくし、コントロール・ルーム・キャビネットに影響を与えることなく、プラントのどのような場所にでも I/O を追加できます
  • マーシャリングキャビネットやクロス配線が必要なく、ワイヤが少なく済み、作業の負担を大幅に減らし、潜在的故障につながる断続器接点を削減
  • マーシャリングキャビネットやクロス配線が必要なく、ワイヤが少なく済み、作業の負担を大幅に減らし、潜在的故障につながる断続器接点を削減
