Bettis-M

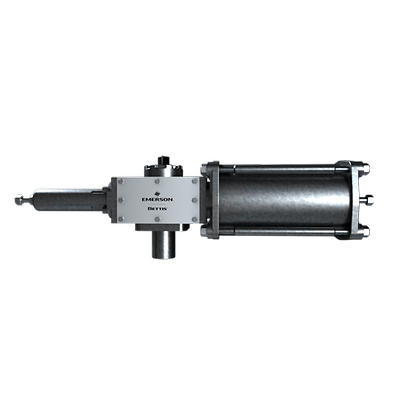

Bettis ステンレス鋼 M シリーズ

製品概要

Bettis ステンレス鋼 M シリーズは、過酷な環境でも信頼性の高い性能を発揮できるよう設計されています。オールステンレス鋼製のため、化学処理から電力、上下水道、石油・ガス、鉱業など、さまざまな厳しい用途において耐腐食性に優れています。この高性能アクチュエータは、ステンレス鋼シリンダーと PFTE ピストンベアリングで頑丈に構築されており、長寿命化とダウンタイムの低減を実現しています。マンセーフスプリング設計では、スプリングを安全かつ簡単に解除するための特別なツールは必要ありません。このタフなアクチュエータは、最も過酷な環境でも信頼を得られるよう、米国で設計および製造されています。

電源
空気圧
製品の種類
空気圧アクチュエータ
アクチュエーション
フェイルセーフ、1/4 回転、スプリングリターン、複動式
証明書
ATEX、PED、(CE)、SIL 対応、TRCU/EAC/GOST、SHELL DEP
コントロールタイプ
オン / オフ
バルブタイプ
ボール、バタフライ、プラグ、トリプル・オフセット・バルブ、その他の 1/4 回転装置
動作温度
標準範囲: -20 °F ~ + 210 °F(-29 °C ~ 99 °C)オプションの範囲: ~ -65 °F(-54 °C)または ~ +300 °F(149 °C)
トルク / 推力
最大 120,000 in-lb(13,560 Nm)
動作圧力
40 ~ 160 psi(3 ~ 11 barg)
供給空気圧力
40 ~ 160 psi
供給媒体
構造材質と互換性のある空気またはガス(水圧オプション)

機能

  • 革新的なステンレス鋼構造により優れた内部 / 外部耐食性を実現
  • 精密なベアリングを使用したスコッチ・ヨーク設計によりヨーク機構のデッドバンドが不要なため、ストロークの始点と終点で最大トルクが出力されます。
  • 高強度 17-4 PH ステンレス出力シャフトによってトルクが伝達されるため、寿命が延長されます
  • 熱処理されたステンレス鋼製のスラストピンとローラーによってピストン力がヨークに伝達されるため、摩擦が軽減され、長寿命とより効率的なトルク伝達が実現します。
  • 双方向への移動が停止することで、バルブの回転の正確な調整が可能になります。
  • PTFE ピストンベアリング、ピストンロッドブッシュ、および出力シャフトブッシュは、寿命を延長し、メンテナンス頻度を減少させ、潤滑を不要にします。
  • ユニバーサルデザインの位置指示器とポインタを使用することで、平行または垂直取付けが可能になります。
  • ステンレス鋼構造によって、近接スイッチをアクチュエータハウジングに直接取り付けることができるため、ブラケットとカムアセンブリを上部に取り付ける必要がなくなります。
  • NAMUR 規格ドライブスロットは、カップリングが不要なアクセサリー駆動コンポーネント向けのコンパクトなアセンブリを保持します
  • 用途に合わせて対称および傾斜ヨーク設計で利用できます
  • スプリング・リターン・モデル設計では、スプリングを安全かつ簡単に解除するための特別なツールが不要なため、ダウンタイムを削減できます
