AVENTICS-SH03101TB16DS4

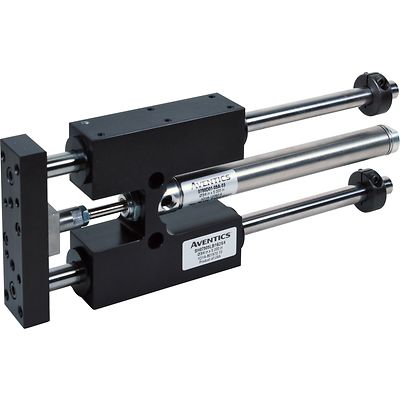

AVENTICS™ 案内シリンダー, シリーズ SH SH03101TB16DS4

製品概要

SH-031-01-TB-1-6-D-S-7

軸受けタイプ
リニア玉軸受け
取付けタイプ
標準取付け
電磁ピストン
マグネットなしピストン
緩衝
緩衝なし
材質 ハウジング
アルミニウム(陽極酸化処理、ハードコート処理)
材質 ガスケット
Buna-N
材質 フロントプレート
アルミニウム(陽極酸化処理、ハードコート処理)
材質 案内棒
スチール 焼結した
材質 軸受け
PTFE
材質 ピストン棒
スチール 焼結した

機能

  • 耐腐食性のためのステンレス製シリンダ本体とロッド
  • 360度のフロートを備えた位置調整カプラにより、シリンダ側の負荷を排除
  • 負荷能力を高めるための大径の硬化スチール製ガイドシャフト
  • ロッドワイパーでシールされた精密ベアリングはメンテナンスフリーで、自動調心、自己潤滑、低摩擦を提供します
  • ストロークの端部の調整と検知検出オプションが利用可能
