AVENTICS-R422005154

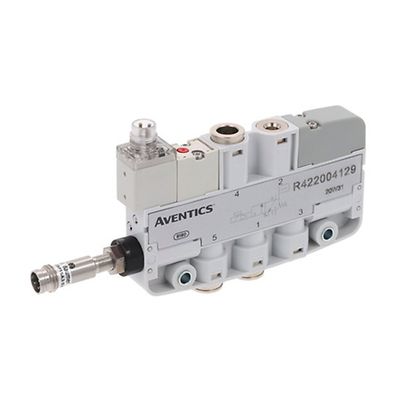

AVENTICS™ 3/2-directional valve, Series LS04-PD R422005154

製品概要

LS04-AF-PD-3/2-024DC-I-M8-D4

作動
電気
定格吐出 Qn
180 l/min
切換原則
3/2
型式
NC
圧縮空気ポート 出力
Ø 4
作動圧力(最小)
3 bar
作動圧力の最大値
7 bar
作動電圧 DC
24 V
電圧許容差 DC
-10% / +10%
手動操作
一時停止なし
電気接続 サイズ
M8
電気接続 極数
3極
封止原則
軟質封止
パイロット
内部
型式 弁
スプール弁
接続タイプ
チューブ接続
最少周囲温度
-10 °C
最高周囲温度
50 °C
最小の媒体温度
-10 °C
最大の媒体温度
50 °C
中間
圧縮空気
最大粒子サイズ
5 µm
圧縮空気のオイル含有量 最小
0 mg/m³
圧縮空気のオイル含有量 最大
5 mg/m³
圧縮空気 ポート 入力
Ø 4

機能

  • コンパクトおよび軽量
  • 高速切り替えが可能
  • 統合が容易
  • 移動用途に最適です。
