AVENTICS-R422003655

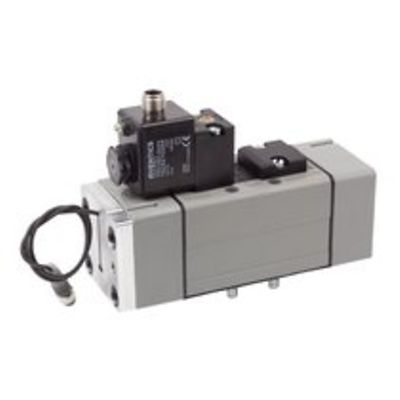

AVENTICS™ 5/2-directional valve, Series IS12-PD, size 2 R422003655

製品概要

IS12-5/2NC-SR-024DC-M12-I-ISO2-ND-PD

定格吐出 Qn
2500 l/min
切換原則
5/2
圧縮空気ポート 出力
ベースプレート DIN ISO 5599 Gr.2
作動圧力(最小)
3 bar
作動圧力の最大値
10 bar
作動電圧 DC
24 V
電圧許容差 DC
-10% / +10%
手動操作
一時停止なし
電気接続 タイプ
プラグ
電気接続 サイズ
M12
作動エレメント
片側作動
封止原則
軟質封止
パイロット
内部
規格
ISO 5599-1
パイロット弁幅
30 mm
型式 弁
スプール弁、ポジティブオーバーラップ
インターロック原則
ベースプレートの原則 1x
接続タイプ
プレート接続
リセット
差動ピストン付き
圧縮空気 ポート 入力
ベースプレート DIN ISO 5599 Gr.2
圧縮空気ポート 排気
ベースプレート DIN ISO 5599 Gr.2
控制接口 输入 パイロット 入力
ベースプレート DIN ISO 5599 Gr.2
圧縮空気ポート パイロット 排気
M5
電力 消費 DC
4.5 W
サイズ
ISO 2

機能

  • 電子近接センサによる統合スプール位置検出
  • 内部または外部パイロットエア、オプションの手動オーバーライド付き
  • デュアルバルブは、機械指令 2006/42/EC に準拠した安全部品であり、ISO 13849-1 に準拠したカテゴリ 3 および 4 での使用を許可し、最大 PL = e の制御システムパフォーマンスレベル(PL)を達成します。
