AVENTICS-R414000177

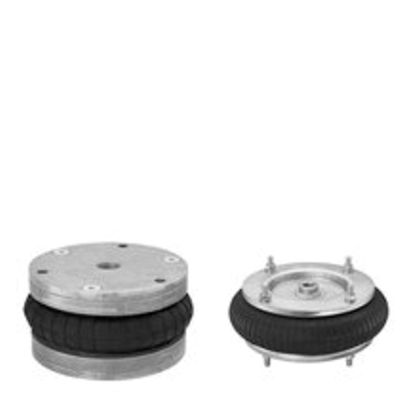

AVENTICS™ Series BCC R414000177

製品概要

BCC-SB-175-050-0CR-AL-G012

ベローシール
1折
型式
固定リングとカバー付きベローシリンダー
作動原則
シングル動作、無圧 引込み
圧縮空気ポート
G 1/2
カバー直径
152.5 mm
特性
6x1
許容傾斜角度 最大
20 °
最大有効ストローク
50 mm
輻射方向の取り付けの最小スペース
190 mm
力 最小
4900 N
力 -最大
11900 N
作動圧力(最小)
0 bar
作動圧力の最大値
8 bar
最少周囲温度
-30 °C
最高周囲温度
90 °C
中間
圧縮空気
次の温度以上では耐用年数が短くなります:
70 °C
ピストン力を決める圧力
6 bar
重量
1.6 kg
材質 ベロー
クロロプレンゴム
材質 カバー
アルミニウム

機能

  • 取り外し可能な接続部品を備えたベローズシリンダ
  • 小さな設置スペースで大きな力を許容
  • 直角運動と軸オフセットを可能にします
