AVENTICS-R412020650

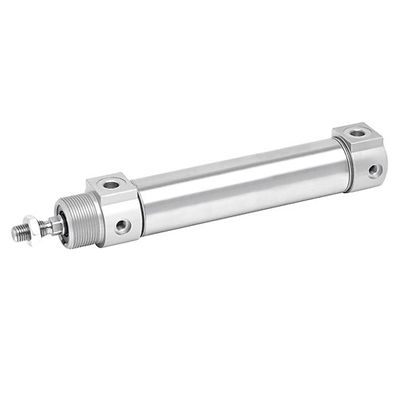

AVENTICS™ Round cylinder, Series RPC R412020650

製品概要

RPC-DA-032-0500-11-1-2-BAS

型式
バージョン:ミニタイプ
ピストン Ø
32 mm
ストローク
500 mm
作動原則
ダブル動作
緩衝
弾性緩衝
電磁ピストン
マグネット付きピストン
環境条件
業界標準, ATEX でオプション
ピストン棒
片側
スクレーパ
標準
ピストン力を決める圧力
6,3 bar
ピストン力 入方向
435 N
ピストン力 出方向
505 N
最少周囲温度
-20 °C
最高周囲温度
80 °C
作動圧力(最小)
1 bar
作動圧力の最大値
10 bar
ポート
G 1/8
ピストン棒ねじ
M10x1,25
戻り力
0.8 J
重量 0 mm ストローク
0.3 kg
重量 +10 mm ストローク
0.015 kg
ストローク 最大
1200 mm
中間
圧縮空気
最小の媒体温度
-20 °C
最大の媒体温度
80 °C

機能

  • コンパクトで省スペースな設計
  • ISO 15552 に準拠したシリンダより短い
  • よりコンパクトな要件に対応できる下ねじなしのショートバリエーション
  • 耐食性材料: ステンレス鋼製のチューブとピストンロッド、亜鉛メッキ鋼製のカバー
  • オンラインコンフィグレータの、ピストンの直径が 32 mm から 63 mm までの 3 つの異なる設計(標準、コンパクト、ミニ)
