AVENTICS-R412020591

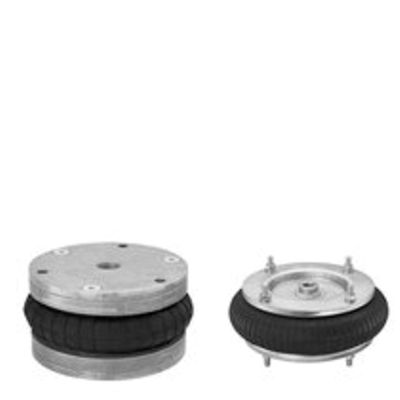

AVENTICS™ Series BCC R412020591

製品概要

BCC-DB-080-039-0CR-AL-G014

ベローシール
2折
型式
固定リングとカバー付きベローシリンダー
作動原則
シングル動作、無圧 引込み
圧縮空気ポート
G 1/4
カバー直径
78 mm
特性
2 3/4x2
許容傾斜角度 最大
25 °
最大有効ストローク
39 mm
輻射方向の取り付けの最小スペース
95 mm
力 最小
800 N
力 -最大
2200 N
作動圧力(最小)
0 bar
作動圧力の最大値
8 bar
最少周囲温度
-30 °C
最高周囲温度
90 °C
中間
圧縮空気
次の温度以上では耐用年数が短くなります:
70 °C
ピストン力を決める圧力
6 bar
重量
0.5 kg
材質 ベロー
クロロプレンゴム
材質 カバー
アルミニウム

機能

  • 取り外し可能な接続部品を備えたベローズシリンダ
  • 小さな設置スペースで大きな力を許容
  • 直角運動と軸オフセットを可能にします
