AVENTICS-R412005803

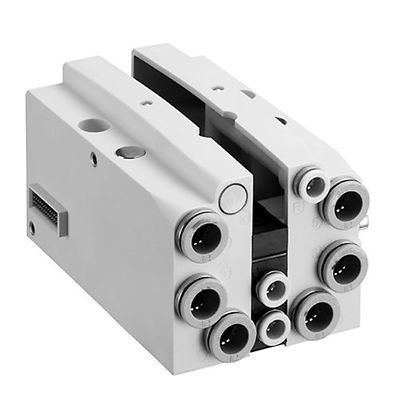

AVENTICS™ CKD kit, Series HF03-LG R412005803

製品概要

CKD-METRIC-ENDPLATES

型式
取付けキット
タイプ
1 つのシングルまたはダブルソレノイド弁用ベースプレート
圧縮空気ポート 1
Ø 12
圧縮空気ポート 2 / 4
Ø 8
ポート 3 / 5
Ø 12
排気タイプ
接続を切断
排気 (3,5)
制限された排気(3/5)付き
圧縮空気ポート 12
Ø 8
圧縮空気ポート 14
Ø 8
制御空気排気
制御空気の収集排気付き
納品ユニット
2 x エンドプレート、プラグインフィッティング 1、3、5、R、X 付き、および、1 x サブベース、プラグインフィッティング 2、4、Ø8 付き、外部制御
パイロット
外部
定格吐出 Qn
700 l/min
作動圧力(最小)
-1 bar
作動圧力の最大値
10 bar
最少周囲温度
0 °C
最高周囲温度
50 °C
最小の媒体温度
0 °C
最大の媒体温度
50 °C
中間
圧縮空気
最大バルブ位置数
1
ラスターサイズ
15.8 mm
固定ねじの締め付けトルク
1.1 Nm
材質 ベースプレート
ポリアミド
材質 プラグインフィッティング
真鍮
