AVENTICS-R402000806

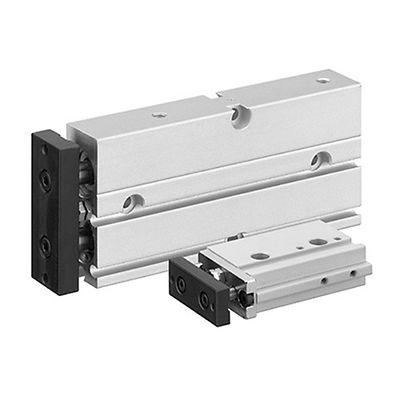

AVENTICS™ Double piston cylinder, Series TWC R402000806

製品概要

TWC-DA-016-0010-BV-SE

ピストン Ø
16 mm
ストローク
10 mm
ポート
M5
作動原則
ダブル動作
電磁ピストン
電磁ピストン付き
中間
圧縮空気
最大粒子サイズ
5 µm
ピストン力を決める圧力
6,3 bar
緩衝
伸縮性
最少周囲温度
0 °C
最高周囲温度
60 °C
圧縮空気のオイル含有量 最小
0 mg/m³
圧縮空気のオイル含有量 最大
1 mg/m³
作動圧力(最小)
1.5 bar
作動圧力の最大値
7 bar
ピストン力 入方向
189 N
ピストン力 出方向
253 N
速度 最大
0.5 m/s
最大ストローク調節 引込み
-5 mm
緩衝エネルギー 最大
0.11 J
重量 10 mm ストローク
0.26 kg
重量 +10 mm ストローク
0.027 kg
緩衝
伸縮性
最大遊び (半径方向)
0.6 °
材質、フロントカバー
スチール

文書と図面
