AVENTICS-5218575120

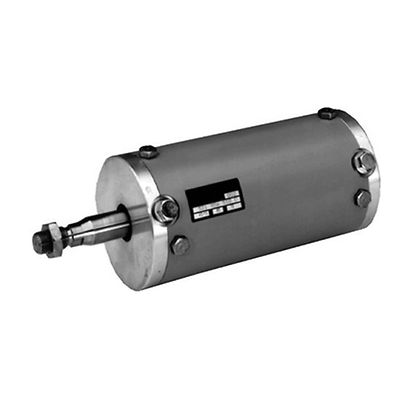

AVENTICS™ Diaphragm and piston actuators, Series RDC 5218575120

製品概要

RDC-SA-095-0075

ピストン Ø
95 mm
ストローク
75 mm
作動原則
シングル動作、無圧 引込み
ピストン力を決める圧力
6,3 bar
ピストン力 出方向
4465 N
最少周囲温度
-25 °C
最高周囲温度
80 °C
作動圧力(最小)
0.035 bar
作動圧力の最大値
8 bar
ポート
G 3/8
ピストン棒ねじ
M16x1,5
重量
4.1 kg
重量 0 mm ストローク
4.1 kg
ストローク 最大
75 mm
中間
圧縮空気
最小の媒体温度
-25 °C
最大の媒体温度
80 °C
最大粒子サイズ
5 µm
圧縮空気のオイル含有量 最小
0 mg/m³
圧縮空気のオイル含有量 最大
1 mg/m³
ピストン棒
ステンレススチール
ピストン材料
アルミニウム
材質 ガスケット
アクリルニトリル・ブタディエンゴム
材質、フロントカバー
アルミニウム
シリンダーチューブ
スチール

機能

  • Ø 52.5 mm ... 115 mm
  • 単動形、圧力なしで格納
  • 非常に摩擦が低く始動圧力を最小限度に抑制できるため、繊細な力の調整が可能

文書と図面
