AVENTICS-0821200117

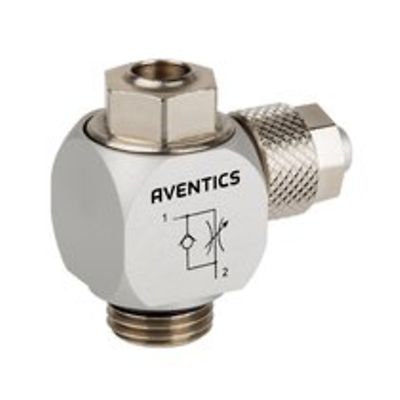

AVENTICS™ Check-choke valve, Series CC02-AL 0821200117

製品概要

CC02-AL-M5-DA04.3-2_1_SLS

ポート 1
Ø 3x0,6
ポート 2
M5
スロットル穴 Ø
2 mm
絞り方向
2 > 1
定格吐出 Qn 2 から 1
85 l/min
タイプ 圧縮空気ポート 1
プラグインフィッティング、スリーブナット付き
圧縮空気接続タイプ2
雄ねじ
絞り
排気絞り
中間
圧縮空気
作動圧力(最小)
0.5 bar
作動圧力の最大値
10 bar
最少周囲温度
-10 °C
最高周囲温度
70 °C
最小の媒体温度
-10 °C
最大の媒体温度
70 °C
材質 ハウジング
アルミニウム, 陽極酸化処理
材質 スロットルスクリュー
真鍮
材質 ガスケット
アクリルニトリル・ブタディエンゴム

機能

  • Qn = 50 l/分 ... 1960 l/分

文書と図面
