AVENTICS-0820038105

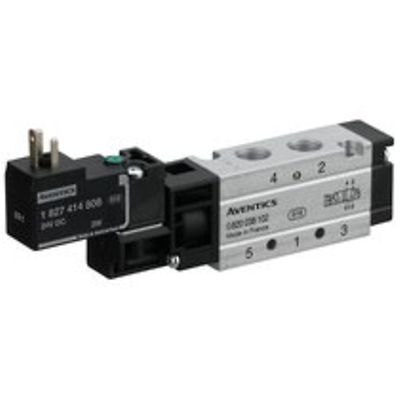

AVENTICS™ 5/2-directional valve, Series WV02 0820038105

製品概要

WV02-5/2AS-110AC

作動
電気
定格吐出 Qn
500 l/min
切換原則
5/2
圧縮空気ポート 出力
G 1/8
作動圧力(最小)
2 bar
作動圧力の最大値
10 bar
作動電圧 AC、50 Hz の場合
110 V
作動電圧 AC、60 Hz の場合
110 V
電圧許容差 AC 50 Hz
-10% / +10%
電圧許容差 AC 60 Hz
-10% / +10%
手動操作
一時停止なし
電気接続 タイプ
プラグ
電気接続 サイズ
ISO 15217、型C
封止原則
軟質封止
パイロット
内部
パイロット弁幅
15 mm
型式 弁
スプール弁、ポジティブオーバーラップ
接続タイプ
チューブ接続
リセット
ばね戻り/空気ばね戻り付き
制御圧力、最小
2 bar
制御圧力、最大
10 bar
最少周囲温度
0 °C
最高周囲温度
50 °C
最小の媒体温度
0 °C
最大の媒体温度
60 °C

機能

  • 軽量
  • 高い信頼性
  • 高速スイッチング時間 (8-12 ms)
  • 低エネルギー消費
  • 交換可能なパイロット
  • マニホールドブロック上での組み立て
