AVENTICS™ シリーズ 102 ダイアフラム式シリンダ

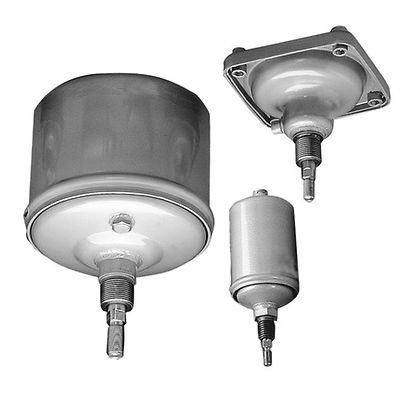

AVENTICS™ シリーズ 102 ダイアフラム式シリンダ

警告

見積りが無効になる可能性があります。続行しますか？
続行すると、ショッピングカートが標準の注文に変換され、変更を加えることができます。

進む

キャンセル

製品を選択する

エキスパートに相談する

スペア部品

カタログを見る

警告

見積りが無効になる可能性があります。続行しますか？
続行すると、ショッピングカートが標準の注文に変換され、変更を加えることができます。

進む

キャンセル

製品概要

AVENTICS シリーズ 102 は、プレス用途などに高いパフォーマンスを発揮するコスト効率の高いソリューションです。

製品
機能
部品 / アクセサリ
関連製品
文書と図面

製品

Search Search

Enter を押すと、メニューが折りたたまれたり展開されたりします。

フィルタ

フィルタ:

口径

ファセット値

113 mm
(4)
113 mm
(4)
ファセット値

160 mm
(4)
160 mm
(4)
ファセット値

250 mm
(4)
250 mm
(4)
ファセット値

80 mm
(4)
80 mm
(4)
ファセット値

60 mm
(2)
60 mm
(2)
ファセット値

85 mm
(2)
85 mm
(2)

ストローク長

ファセット値

50 mm
(8)
50 mm
(8)
ファセット値

80 mm
(6)
80 mm
(6)
ファセット値

40 mm
(4)
40 mm
(4)
ファセット値

100 mm
(2)
100 mm
(2)

シリンダー機能

ファセット値

シングル動作、無圧引込み
(12)
シングル動作、無圧引込み
(12)
ファセット値

ダブル動作
(8)
ダブル動作
(8)

ピストンロッドのねじ

ファセット値

M12
(4)
M12
(4)
ファセット値

M12x1.25
(4)
M12x1.25
(4)
ファセット値

M16
(2)
M16
(2)
ファセット値

M16x1.5
(2)
M16x1.5
(2)
ファセット値

M20
(2)
M20
(2)
ファセット値

M20x1.5
(2)
M20x1.5
(2)
ファセット値

M24
(2)
M24
(2)
ファセット値

M24x2
(2)
M24x2
(2)

ピストン力（収縮時）

ファセット値

11600 N
(2)
11600 N
(2)
ファセット値

24300 N
(2)
24300 N
(2)
ファセット値

2880 N
(2)
2880 N
(2)
ファセット値

5800 N
(2)
5800 N
(2)

ピストン力（伸長時）

ファセット値

3000 N
(6)
3000 N
(6)
ファセット値

12000 N
(4)
12000 N
(4)
ファセット値

25000 N
(4)
25000 N
(4)
ファセット値

6000 N
(4)
6000 N
(4)
ファセット値

1600 N
(2)
1600 N
(2)

圧縮空気接続

ファセット値

G 1/4
(12)
G 1/4
(12)
ファセット値

G 1/2
(8)
G 1/2
(8)

最大作動圧

ファセット値

8 bar
(20)
8 bar
(20)

最小力

ファセット値

100 N
(6)
100 N
(6)
ファセット値

130 N
(4)
130 N
(4)
ファセット値

240 N
(2)
240 N
(2)
ファセット値

900 N
(2)
900 N
(2)

最大力

ファセット値

320 N
(4)
320 N
(4)
ファセット値

1000 N
(2)
1000 N
(2)
ファセット値

2750 N
(2)
2750 N
(2)
ファセット値

300 N
(2)
300 N
(2)
ファセット値

650 N
(2)
650 N
(2)

製品リスト

製品の検索結果 20 件中 1-10 件検索をクリア

並べ替え:

[ { "catentry_id" : "3074457345628512584", "Attributes" : { } } ]

1020100000

AVENTICS™ Diaphragm-type cylinder, Series 102 1020100000

口径	80 mm
ストローク長	40 mm
シリンダー機能	シングル動作、無圧引込み
ピストンロッドのねじ	M12x1.25
利便性

産業

産業用

最大作動圧

8 bar

製品シリーズ

102

圧縮空気接続

G 1/4

ピストン力（伸長時）

3000 N

口径

ストローク長

シリンダー機能

ピストンロッドのねじ

利便性

80 mm

40 mm

シングル動作、無圧引込み

M12x1.25

数量

[ { "catentry_id" : "3074457345628512584", "Attributes" : { } } ]

比較

産業

産業用

最大作動圧

8 bar

製品シリーズ

102

圧縮空気接続

G 1/4

ピストン力（伸長時）

3000 N

[ { "catentry_id" : "3074457345628512586", "Attributes" : { } } ]

1020200000

AVENTICS™ Diaphragm-type cylinder, Series 102 1020200000

口径	113 mm
ストローク長	50 mm
シリンダー機能	シングル動作、無圧引込み
ピストンロッドのねじ	M16x1.5
利便性

産業

産業用

最大作動圧

8 bar

製品シリーズ

102

圧縮空気接続

G 1/4

ピストン力（伸長時）

6000 N

口径

ストローク長

シリンダー機能

ピストンロッドのねじ

利便性

113 mm

50 mm

シングル動作、無圧引込み

M16x1.5

数量

[ { "catentry_id" : "3074457345628512586", "Attributes" : { } } ]

比較

産業

産業用

最大作動圧

8 bar

製品シリーズ

102

圧縮空気接続

G 1/4

ピストン力（伸長時）

6000 N

[ { "catentry_id" : "3074457345628512587", "Attributes" : { } } ]

1020300000

AVENTICS™ Diaphragm-type cylinder, Series 102 1020300000

口径	160 mm
ストローク長	50 mm
シリンダー機能	シングル動作、無圧引込み
ピストンロッドのねじ	M20x1.5
利便性

産業

産業用

最大作動圧

8 bar

製品シリーズ

102

圧縮空気接続

G 1/2

ピストン力（伸長時）

12000 N

口径

ストローク長

シリンダー機能

ピストンロッドのねじ

利便性

160 mm

50 mm

シングル動作、無圧引込み

M20x1.5

数量

[ { "catentry_id" : "3074457345628512587", "Attributes" : { } } ]

比較

産業

産業用

最大作動圧

8 bar

製品シリーズ

102

圧縮空気接続

G 1/2

ピストン力（伸長時）

12000 N

[ { "catentry_id" : "3074457345628512575", "Attributes" : { } } ]

1021100000

AVENTICS™ Diaphragm-type cylinder, Series 102 1021100000

口径	80 mm
ストローク長	40 mm
シリンダー機能	ダブル動作
ピストンロッドのねじ	M12x1.25
利便性

産業

産業用

最大作動圧

8 bar

製品シリーズ

102

圧縮空気接続

G 1/4

ピストン力（伸長時）

3000 N

口径

ストローク長

シリンダー機能

ピストンロッドのねじ

利便性

80 mm

40 mm

ダブル動作

M12x1.25

数量

[ { "catentry_id" : "3074457345628512575", "Attributes" : { } } ]

比較

産業

産業用

最大作動圧

8 bar

製品シリーズ

102

圧縮空気接続

G 1/4

ピストン力（伸長時）

3000 N

[ { "catentry_id" : "3074457345628512576", "Attributes" : { } } ]

1021200000

AVENTICS™ Diaphragm-type cylinder, Series 102 1021200000

口径	113 mm
ストローク長	50 mm
シリンダー機能	ダブル動作
ピストンロッドのねじ	M16x1.5
利便性

産業

産業用

最大作動圧

8 bar

製品シリーズ

102

圧縮空気接続

G 1/4

ピストン力（伸長時）

6000 N

口径

ストローク長

シリンダー機能

ピストンロッドのねじ

利便性

113 mm

50 mm

ダブル動作

M16x1.5

数量

[ { "catentry_id" : "3074457345628512576", "Attributes" : { } } ]

比較

産業

産業用

最大作動圧

8 bar

製品シリーズ

102

圧縮空気接続

G 1/4

ピストン力（伸長時）

6000 N

[ { "catentry_id" : "3074457345628512577", "Attributes" : { } } ]

1021300000

AVENTICS™ Diaphragm-type cylinder, Series 102 1021300000

口径	160 mm
ストローク長	50 mm
シリンダー機能	ダブル動作
ピストンロッドのねじ	M20x1.5
利便性

産業

産業用

最大作動圧

8 bar

製品シリーズ

102

圧縮空気接続

G 1/2

ピストン力（伸長時）

12000 N

口径

ストローク長

シリンダー機能

ピストンロッドのねじ

利便性

160 mm

50 mm

ダブル動作

M20x1.5

数量

[ { "catentry_id" : "3074457345628512577", "Attributes" : { } } ]

比較

産業

産業用

最大作動圧

8 bar

製品シリーズ

102

圧縮空気接続

G 1/2

ピストン力（伸長時）

12000 N

[ { "catentry_id" : "3074457345628512583", "Attributes" : { } } ]

1022100000

AVENTICS™ Piston rod cylinders, Series 102 1022100000

口径	60 mm
ストローク長	80 mm
シリンダー機能	シングル動作、無圧引込み
ピストンロッドのねじ	M12x1.25
利便性

産業

産業用

最大作動圧

8 bar

製品シリーズ

102

圧縮空気接続

G 1/4

ピストン力（伸長時）

1600 N

口径

ストローク長

シリンダー機能

ピストンロッドのねじ

利便性

60 mm

80 mm

シングル動作、無圧引込み

M12x1.25

数量

[ { "catentry_id" : "3074457345628512583", "Attributes" : { } } ]

比較

産業

産業用

最大作動圧

8 bar

製品シリーズ

102

圧縮空気接続

G 1/4

ピストン力（伸長時）

1600 N

[ { "catentry_id" : "3074457345628512585", "Attributes" : { } } ]

1022200000

AVENTICS™ Piston rod cylinders, Series 102 1022200000

口径	85 mm
ストローク長	80 mm
シリンダー機能	シングル動作、無圧引込み
ピストンロッドのねじ	M12x1.25
利便性

産業

産業用

最大作動圧

8 bar

製品シリーズ

102

圧縮空気接続

G 1/4

ピストン力（伸長時）

3000 N

口径

ストローク長

シリンダー機能

ピストンロッドのねじ

利便性

85 mm

80 mm

シングル動作、無圧引込み

M12x1.25

数量

[ { "catentry_id" : "3074457345628512585", "Attributes" : { } } ]

比較

産業

産業用

最大作動圧

8 bar

製品シリーズ

102

圧縮空気接続

G 1/4

ピストン力（伸長時）

3000 N

[ { "catentry_id" : "3074457345628512588", "Attributes" : { } } ]

1022300000

AVENTICS™ Piston rod cylinders, Series 102 1022300000

口径	250 mm
ストローク長	100 mm
シリンダー機能	シングル動作、無圧引込み
ピストンロッドのねじ	M24x2
利便性

産業

産業用

最大作動圧

8 bar

製品シリーズ

102

圧縮空気接続

G 1/2

ピストン力（伸長時）

25000 N

口径

ストローク長

シリンダー機能

ピストンロッドのねじ

利便性

250 mm

100 mm

シングル動作、無圧引込み

M24x2

数量

[ { "catentry_id" : "3074457345628512588", "Attributes" : { } } ]

比較

産業

産業用

最大作動圧

8 bar

製品シリーズ

102

圧縮空気接続

G 1/2

ピストン力（伸長時）

25000 N

[ { "catentry_id" : "3074457345628512578", "Attributes" : { } } ]

1023300000

AVENTICS™ Piston rod cylinders, Series 102 1023300000

口径	250 mm
ストローク長	80 mm
シリンダー機能	ダブル動作
ピストンロッドのねじ	M24x2
利便性

産業

産業用

最大作動圧

8 bar

製品シリーズ

102

圧縮空気接続

G 1/2

ピストン力（伸長時）

25000 N

口径

ストローク長

シリンダー機能

ピストンロッドのねじ

利便性

250 mm

80 mm

ダブル動作

M24x2

数量

[ { "catentry_id" : "3074457345628512578", "Attributes" : { } } ]

比較

産業

産業用

最大作動圧

8 bar

製品シリーズ

102

圧縮空気接続

G 1/2

ピストン力（伸長時）

25000 N

1 2

1-10 / 20 結果

{ searchResult: { pageSize: 10, searchTerms: '', totalPageNumber: 2, totalResultCount: 20, currentPageNumber:1, attributes: "" } }

比較さらに追加して比較する追加済み

機能

ケーススタディをダウンロード

Ø 60 mm ... 250 mm
複動式および単動式、圧力なしで格納

部品 / アクセサリ

Search Search

Enter を押すと、メニューが折りたたまれたり展開されたりします。

フィルタ

フィルタ:

口径

ファセット値

160 mm
(1)
160 mm
(1)
ファセット値

250 mm
(1)
250 mm
(1)
ファセット値

80 mm
(1)
80 mm
(1)
ファセット値

85 mm
(1)
85 mm
(1)

アクセサリタイプ

ファセット値

Nuts
(10)
Nuts
(10)
ファセット値

Piston rod mountings
(10)
Piston rod mountings
(10)
ファセット値

ピストン棒取付け
(3)
ピストン棒取付け
(3)

シリンダーシリーズ

ファセット値

102
(4)
102
(4)

ピストンロッドのねじに適合

ファセット値

M16x1.5
(5)
M16x1.5
(5)
ファセット値

M20x1.5
(5)
M20x1.5
(5)
ファセット値

M12x1.25
(4)
M12x1.25
(4)
ファセット値

M24x2
(3)
M24x2
(3)
ファセット値

M12
(1)
M12
(1)
ファセット値

M24
(1)
M24
(1)
ファセット値

M36x3
(1)
M36x3
(1)
ファセット値

M48x3
(1)
M48x3
(1)

本体材質

ファセット値

鋼鉄
(20)
鋼鉄
(20)
ファセット値

ステンレス鋼
(3)
ステンレス鋼
(3)

部品 / アクセサリ

部品とアクセサリについての 23 件中 1～10 件の結果検索をクリア

並べ替え:

[ { "catentry_id" : "3074457345628503779", "Attributes" : { } } ]

1822122004

AVENTICS™ Rod clevis, Series AP2 1822122004

産業	産業用
アクセサリタイプ	Piston rod mountings
製品シリーズ	Rod Clevises
クイックシップ可
利便性

産業

産業用

製品シリーズ

Rod Clevises

産業

アクセサリタイプ

製品シリーズ

クイックシップ可

利便性

産業用

Piston rod mountings

Rod Clevises

数量

[ { "catentry_id" : "3074457345628503779", "Attributes" : { } } ]

比較

産業

産業用

製品シリーズ

Rod Clevises

[ { "catentry_id" : "3074457345628503778", "Attributes" : { } } ]

1822122005

AVENTICS™ Rod clevis, Series AP2 1822122005

産業	産業用
アクセサリタイプ	Piston rod mountings
製品シリーズ	Rod Clevises
クイックシップ可
利便性

産業

産業用

製品シリーズ

Rod Clevises

産業

アクセサリタイプ

製品シリーズ

クイックシップ可

利便性

産業用

Piston rod mountings

Rod Clevises

数量

[ { "catentry_id" : "3074457345628503778", "Attributes" : { } } ]

比較

産業

産業用

製品シリーズ

Rod Clevises

[ { "catentry_id" : "3074457345628503777", "Attributes" : { } } ]

1822122025

AVENTICS™ Rod clevis, Series AP2 1822122025

産業	産業用
アクセサリタイプ	Piston rod mountings
製品シリーズ	Rod Clevises
クイックシップ可
利便性

産業

産業用

製品シリーズ

Rod Clevises

産業

アクセサリタイプ

製品シリーズ

クイックシップ可

利便性

産業用

Piston rod mountings

Rod Clevises

数量

[ { "catentry_id" : "3074457345628503777", "Attributes" : { } } ]

比較

産業

産業用

製品シリーズ

Rod Clevises

[ { "catentry_id" : "3074457345628503840", "Attributes" : { } } ]

1822122033

AVENTICS™ Rod clevis, Series PM6 1822122033

産業	産業用
アクセサリタイプ	Piston rod mountings
製品シリーズ	Rod Clevises
クイックシップ可
利便性

産業

産業用

製品シリーズ

Rod Clevises

産業

アクセサリタイプ

製品シリーズ

クイックシップ可

利便性

産業用

Piston rod mountings

Rod Clevises

数量

[ { "catentry_id" : "3074457345628503840", "Attributes" : { } } ]

比較

産業

産業用

製品シリーズ

Rod Clevises

[ { "catentry_id" : "3074457345628503842", "Attributes" : { } } ]

1822122035

AVENTICS™ Rod clevis, Series PM6 1822122035

産業	産業用
アクセサリタイプ	Piston rod mountings
製品シリーズ	Rod Clevises
クイックシップ可
利便性

産業

産業用

製品シリーズ

Rod Clevises

産業

アクセサリタイプ

製品シリーズ

クイックシップ可

利便性

産業用

Piston rod mountings

Rod Clevises

数量

[ { "catentry_id" : "3074457345628503842", "Attributes" : { } } ]

比較

産業

産業用

製品シリーズ

Rod Clevises

[ { "catentry_id" : "3074457345628503855", "Attributes" : { } } ]

1822124004

AVENTICS™ Ball eye rod end with flange, Series AP6 1822124004

産業	産業用
アクセサリタイプ	Piston rod mountings
製品シリーズ	Ball Eye Rod Ends
クイックシップ可
利便性

産業

産業用

製品シリーズ

Ball Eye Rod Ends

産業

アクセサリタイプ

製品シリーズ

クイックシップ可

利便性

産業用

Piston rod mountings

Ball Eye Rod Ends

数量

[ { "catentry_id" : "3074457345628503855", "Attributes" : { } } ]

比較

産業

産業用

製品シリーズ

Ball Eye Rod Ends

[ { "catentry_id" : "3074457345628503856", "Attributes" : { } } ]

1822124005

AVENTICS™ Ball eye rod end with flange, Series AP6 1822124005

産業	産業用
アクセサリタイプ	Piston rod mountings
製品シリーズ	Ball Eye Rod Ends
クイックシップ可
利便性

産業

産業用

製品シリーズ

Ball Eye Rod Ends

産業

アクセサリタイプ

製品シリーズ

クイックシップ可

利便性

産業用

Piston rod mountings

Ball Eye Rod Ends

数量

[ { "catentry_id" : "3074457345628503856", "Attributes" : { } } ]

比較

産業

産業用

製品シリーズ

Ball Eye Rod Ends

[ { "catentry_id" : "3074457345628503857", "Attributes" : { } } ]

1822124006

AVENTICS™ Ball eye rod end with flange, Series AP6 1822124006

産業	産業用
アクセサリタイプ	Piston rod mountings
製品シリーズ	Ball Eye Rod Ends
クイックシップ可
利便性

産業

産業用

製品シリーズ

Ball Eye Rod Ends

産業

アクセサリタイプ

製品シリーズ

クイックシップ可

利便性

産業用

Piston rod mountings

Ball Eye Rod Ends

数量

[ { "catentry_id" : "3074457345628503857", "Attributes" : { } } ]

比較

産業

産業用

製品シリーズ

Ball Eye Rod Ends

[ { "catentry_id" : "3074457345628503749", "Attributes" : { } } ]

1823300030

AVENTICS™ Nut for piston rod, Series MR9 1823300030

産業	産業用
アクセサリタイプ	Nuts
製品シリーズ	Nuts For Piston Rods
クイックシップ可
利便性

産業

産業用

製品シリーズ

Nuts For Piston Rods

産業

アクセサリタイプ

製品シリーズ

クイックシップ可

利便性

産業用

Nuts

Nuts For Piston Rods

数量

[ { "catentry_id" : "3074457345628503749", "Attributes" : { } } ]

比較

産業

産業用

製品シリーズ

Nuts For Piston Rods

[ { "catentry_id" : "3074457345628503750", "Attributes" : { } } ]

1823300031

AVENTICS™ Nut for piston rod, Series MR9 1823300031

産業	産業用
アクセサリタイプ	Nuts
製品シリーズ	Nuts For Piston Rods
クイックシップ可
利便性

産業

産業用

製品シリーズ

Nuts For Piston Rods

産業

アクセサリタイプ

製品シリーズ

クイックシップ可

利便性

産業用

Nuts

Nuts For Piston Rods

数量

[ { "catentry_id" : "3074457345628503750", "Attributes" : { } } ]

AVENTICS™ RDC シリーズダイアフラムおよびピストンアクチュエータ

比較

産業

産業用

製品シリーズ

Nuts For Piston Rods

1 2 3

1-10 of 23 results

{ searchResult: { pageSize: 10, searchTerms: '', totalPageNumber: 3.0, totalResultCount: 23, currentPageNumber:1, attributes: "" } }

比較さらに追加して比較する追加済み

比較比較

AVENTICS™ BCC シリーズベローズアクチュエータ

比較比較

AVENTICS™ BCP シリーズベローズアクチュエータ

比較比較

AVENTICS BCR シリーズベローズアクチュエータ

比較比較

AVENTICS™ シリーズ BRB ベローズアクチュエータ

比較比較

AVENTICS™ RDC シリーズダイアフラムおよびピストンアクチュエータ

比較比較

AVENTICS™ BCC シリーズベローズアクチュエータ

比較比較

AVENTICS™ BCP シリーズベローズアクチュエータ

比較比較

AVENTICS BCR シリーズベローズアクチュエータ

比較比較

AVENTICS™ シリーズ BRB ベローズアクチュエータ

比較比較

文書と図面

製品の比較

比較

比較できる製品は最大4 つです。選択を修正してください。却下
