AVENTICS-R502A1B10MA00F1

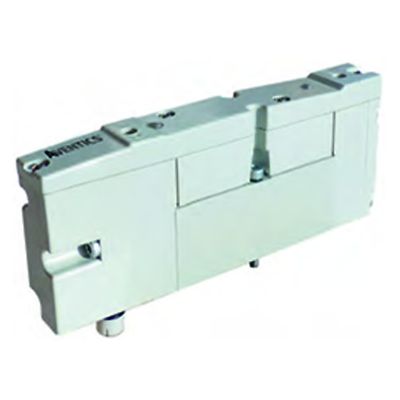

AVENTICS™ R502A1B10MA00F1

製品概要

SPOOL VALVE ISO15407 5/2 SOLENOID PILOTSPRING RETURN 24/DC

作動
電気
作動エレメント
片側作動
パイロット
外部
定格吐出 Qn
470 l/min
作動圧力(最小)
2 bar
作動圧力の最大値
8 bar
作動電圧
24 V DC
電圧許容差 DC
-15% / +10%
コネクタ付保護法
IP65
逆極性保護
極性反転防止
封止原則
金属封止
電力 消費 DC
1.1 W
起動時間
100 %
Typ. (代表値) スイッチオン時間
16 ms
Typ. (代表値) スイッチオフ時間
49 ms
最少周囲温度
-10 °C
最高周囲温度
50 °C
重量
0.169 kg
材質 ハウジング
亜鉛ダイカスト

機能

  • モジュラー設計により、構成と変更が簡単
  • サブベースに取り付けられたバルブは、パネル内バルブのパイロット用途に最適です
  • 大流量、コンパクトサイズ、オプションの取り付けプレートにより、キャビネットスペースを効率的に使用できます
  • AVENTICS G3 および 580 シリーズ電子フィールドバスプラットフォームとの互換性
  • 580 CHARM ノードは、電子マーシャリングを備えた DeltaV™ 分散制御システムと互換性があります
