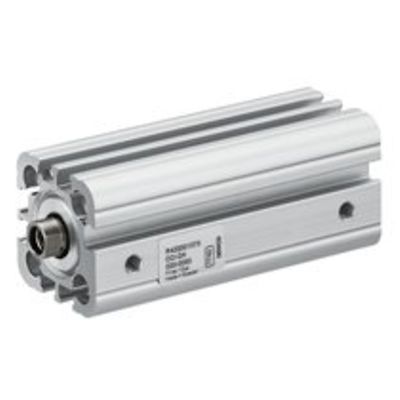

AVENTICS™ 小型シリンダー ISO 21287, シリーズ CCI R422001006
製品概要
CCI-DA-040-0005-0041224110000200000000-B
仕様
- 規格
- ISO 21287
- ピストン Ø
- 40 mm
- ストローク
- 5 mm
- ポート
- G 1/8
- 作動原則
- ダブル動作
- 緩衝
- 弾性緩衝
- 電磁ピストン
- マグネット付きピストン
- 環境条件
- 業界標準, ATEX でオプション
- ピストン棒ねじ - タイプ
- 雌ねじ
- ピストン棒ねじ
- M8
- ピストン棒
- 片側
- スクレーパ
- 標準工業用スクレーパ
- ピストン力を決める圧力
- 6,3 bar
- ピストン力 入方向
- 720 N
- ピストン力 出方向
- 792 N
- 最少周囲温度
- -20 °C
- 最高周囲温度
- 80 °C
- 作動圧力（最小）
- 1 bar
- 作動圧力の最大値
- 10 bar
- 戻り力
- 0.7 J
- 重量 0 mm ストローク
- 0.303 kg
- 重量 +10 mm ストローク
- 0.052 kg
- ストローク 最大
- 300 mm
- 中間
- 圧縮空気
- 最小の媒体温度
- -20 °C
機能
- シリンダハウジングは、前後のカバーがプレス加工されたアルミニウムで構成されています。
- 汚れがたまりにくいお手入れ簡単設計
- 長さの許容差が小さい - 標準の ISO プロファイルシリンダより最大60％短いため、CCIシリーズ（ISO 21287）はコンパクトな機械設計に最適
- シリンダ全長に沿ったシンプルなセンサ組付け
- 追加の構成が可能 - 特別なストローク、中空ピストンロッド、耐熱バージョン、ピストンロッド延長などの機能を選択できます - ドキュメントと CAD を含む
- ピストン径は 16 mm から 100 mm まで
