Micro Motion-K-FT_HPC015P-1700

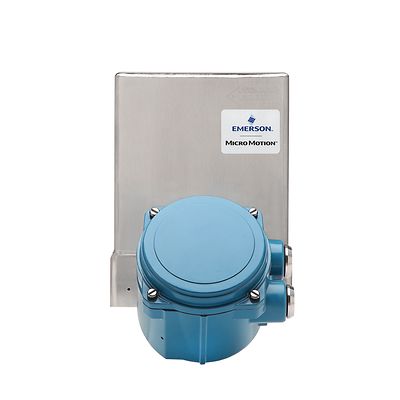

Micro Motion™ High-Pressure Coriolis (HPC) Series Meter Consisting of HPC015P and 1700 Transmitter

仕様

マイクロモーション HPC015P コリオリメータ、1/8 インチ (DN3)、15,375 psi (1060 bar) 最大操作圧力
流量
最大 504 kg (1110 lb/hr)
液体質量流量精度
レートの最大 ± 0.1%
液体質量流量の再現性(リピータビリティ)
レートの最大 ± 0.05%
気体質量流量精度
レートの最大 ± 0.5%
気体質量流量の再現性(リピータビリティ)
レートの ± 0.25%
液体密度精度
標準条件で最大 ± 0.001 g/cc
流体温度範囲
-46 c ~ 200 C (-50 - 392 F)
圧力レンジ
0-15,374 psi (0-1,060 bar)
Micro Motion 1700フィールドおよび一体型マウント式単一変数流量トランスミッタ
出力変数

 •質量流量
 •体積流量
ローカルディスプレイ
標準ユーザインターフェース(2ラインLCDパネル付き)
 •ローカルオペレーション用光スイッチ2基
 •ガラス/プラスチック製オプション
電源
AC/DC入力自己スイッチング(電源電圧を自動認識)
 •85~265VAC、50/60Hz、6W(通常)、11W(最大)
 •18~100VDC、6W(通常)、11W(最大)
 •低電圧に関する指令2006/95/EC(EN 61010-1(IEC 61010-1)の修正条項2、および設置に関する(過電圧)カテゴリII、汚染レベル2)に準拠
入力/出力信号

 •アクティブ4~20mA出力1基
 •アクティブ周波数出力1基
 •周波数出力は、ディスクリート出力として構成可能
HART

 •Bell 202信号は、第一mA出力で重畳回線になります
取り付けオプション
フィールド取り付け
 •マイクロモーションFシリーズ、RシリーズまたはHシリーズのセンサに一体型で取り付け
 •4線または9線のマイクロモーション製コリオリセンサにリモートで取り付け
アプリケーションの種類

 •連続的なプロセス制御
 •二相流計測/気泡混入
 •メーター性能検証
 •SIS認定
危険場所認証

 •クラス I、ディビジョン1
 •クラス I、ディビジョン2
 •ゾーン1
 •ゾーン2

機能

マイクロモーション HPC015P コリオリメータ、1/8 インチ (DN3)、15,375 psi (1060 bar) 最大操作圧力
  • 高圧用途で優れた性能を発揮
  • 1 台のデバイスで信頼性と再現性(リピータビリティ) のある質量流量、体積流量、濃度、密度、温度の計測
  • 最大 15,374 psi (0-1,060 bar) の作動圧でコリオリの実際の性能を最大限に発揮
  • 摩耗または交換する可動部がないため、最小限の保守で長期の信頼性を確保
  • スマートメータ性能検証を使用して稼働時間を最大限にし、メータを停止することなくシステム保全性を確認
  • 2 線式、直接接続(伝送器は不要)、ステンレス鋼および 5700 伝送器により、あらゆる設置要件に対応
  • 化学物質の注入および水素ディスペンサの運営経費を劇的に削減します。
Micro Motion 1700フィールドおよび一体型マウント式単一変数流量トランスミッタ
  • 一体取付けまたはリモート取付けにより柔軟性を最大化
  • MVD デジタル処理を使用した気泡混入や空のバッチアプリケーション向けの性能診断を受信
  • 配線費用を削減し、スピーディーに簡単設置
  • 密度と正味流量計測により、追加の計測器が不要です
  • 管理輸送認定の証明書 SIL2 および SIL3 に依拠
  • 処理実行中のセンサの健全性をインラインで検証します。二次参照なしの現場での真の検証です
  • WirelessHART™ により、配線コストの追加なしで追加の診断およびプロセス情報へのアクセスが可能です
  • ハウジングは Class I、Division 1 / Zone 1 に準拠した堅牢な設計で、流量計へのアクセスを容易にするためのローカル・オペレータ・インターフェイスをオプションで利用できます

文書と図面

マイクロモーション HPC015P コリオリメータ、1/8 インチ (DN3)、15,375 psi (1060 bar) 最大操作圧力
Micro Motion 1700フィールドおよび一体型マウント式単一変数流量トランスミッタ
