KTM-P-P000555

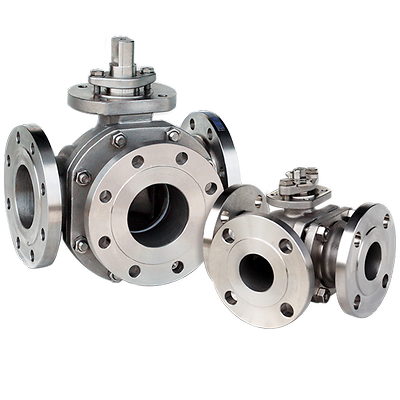

KTM モデル NB/MB フローティング型ボールバルブ

製品概要

複数の 2 方向バルブの代わりに 1 つの KTM 3 方向ボールバルブを採用することで、貴重な場所の節約と、配管の簡略化を実現できます。

機能

  • ボディの押し込み式アライメントが可能。
  • 安全確保のために飛出し防止構造ステムを採用。
  • 比類なきボールの真球度誤差を実現。
  • 標準モデルにおける多層構造の調整可能な PTFE シェブロン型パッキンリングにより、優れた一時的エミッションコントロールが可能。
  • 完璧な位置表示。
  • 固定装置に対応。
  • ヘビーデューティーボディ構造。
  • ISO 5211 駆動部取り付けトップフランジ。
  • ライブロードスプリングにより、ステムシールのパッキンにかかる力を一定に保ち、シールの完全性とバルブの長寿命を実現。
  • 長いサイクル寿命で作動するためのデュアル・シャフト・ベアリング。
  • 通常は複数のバルブの取り付けによって可能になる Cv 値の向上と分流コストの低減を実現。OM2対応の共重合体 E-シートを標準採用。シート焼失の場合でも、ボールへのメタルタッチによる機械加工のファイアーセーフリップを装備。以下を軽減
認証
CE、CRN、一時的放出、SIL 対応、PED
端部接続
フランジ型
用途
アスファルト混合、バッチ、飲料、バイオ燃料、充填、流体制御、地熱、工業サービス、製品輸送、製品混合、混合/攪拌、潤滑油混合
本体設計
サイドエントリ、ロングパターン
材質
炭素鋼、316 ステンレス鋼
動作温度
高温
圧力クラス
ASME
プロセス接続タイプ
CL150RF、150RF、300RF、CL300RF、フランジ型
シール/シールタイプ
ソフトシール、ボール
シャットオフクラス
API 598、漏れゼロ
規格
ASME B16.34、API 608
バルブサイズ
NPS 2 / DN 50、NPS 1-1/2 / DN 40、NPS 10 / DN 250、NPS 1 / DN 25、NPS 3 / DN 80、NPS 4 / DN 100、NPS 8 / DN 200、NPS 6 / DN 150
バルブサイズ規格
NPS、DN
バルブタイプ
ボール、フローティング・ボール・バルブ、三方バルブ
媒体
有害な液体/気体、空気、アンモニア、CNG、燃料油、温水、軽油、液体、液体プロパン、液体プロパンガス、液体、LPG、鉱油、天然ガス、NH 3、NH 3(無水アンモニア)、特殊ガス
