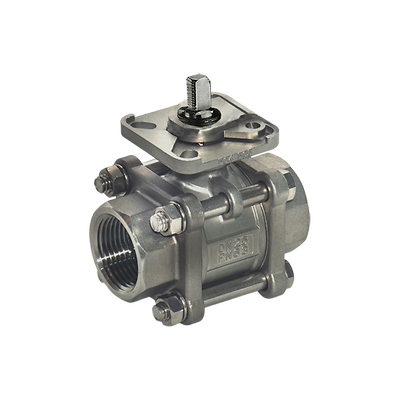

KTM-figure 171 floating ball valve

K ボール・シリーズ 172 フローティング・ボール・バルブ

製品概要

K ボール 172 は、高純度クリーン用途向けの構成を含む、さまざまな工業用サービスに使用できる 3 ピース・フローティング・ボール・バルブです。172 形は ISO 5211 に準拠するよう設計されており、いくつかの材料オプションで構成可能で、端部接続はねじ切り、突合せ溶接、差込み溶接、トライクランプから選択できます。

機能

  • 3 ピース・スイングアウト式設計
  • 本体とエンドキャップのインベストメント鋳造
  • 本体材料には炭素鋼(WCB/1.0619)およびステンレス鋼(CF8M/1.4408)を選択可能
  • 飛び出し防止ステム
  • 固定装置
  • EN 12266-1 Rate A および API 598 に基づく気密性
  • 突合せ溶接、ソケット溶接、BSPP/BSPT/NPT 対応ねじ接続
本体の設計
3 ピース
材料
炭素鋼またはステンレス鋼
動作温度
以下のドキュメントのデータシートを参照してください。
端部接続
突合せ溶接、ソケット溶接、トライクランプ、BSPP/BSPT/NPT 対応ねじ接続
圧力定格
最大 1000 psi (PN 69)
バルブサイズ
DN 8 - 100 (NPS ¼ - 4)
バルブサイズ規格
DN、NPS
バルブタイプ
ボールバルブ、フローティング・ボール・バルブ
