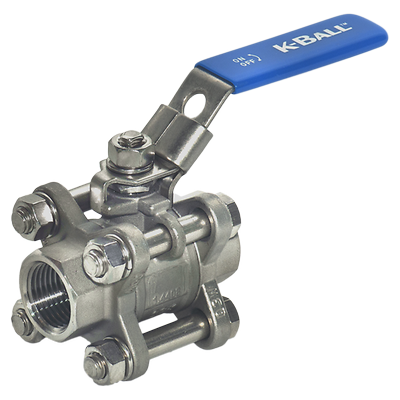

KTM-figure 155 floating ball valve

K ボール・シリーズ 155 フローティング・ボール・バルブ

製品概要

K ボール・シリーズ 155 は、さまざまな工業用途に使用できる経済的な 3 ピース・フルボア型フローティング・ボール・バルブです。シリーズ 155 はいくつかの材料オプションで構成することができ、端部接続はねじ切り、突合せ溶接、差込み溶接から選択可能です。

機能

  • 3 ピース・スイングアウト式設計
  • 本体とエンドキャップのインベストメント鋳造
  • 本体材料には炭素鋼(WCB/1.0619)およびステンレス鋼(CF8M/1.4408)を選択可能
  • 飛び出し防止ステム
  • 固定装置
  • EN 12266-1 Rate A および API 598 に基づく気密性
  • 突合せ溶接、ソケット溶接、BSPP/BSPT/NPT 対応ねじ接続
本体の設計
3 ピース
材料
炭素鋼またはステンレス鋼
動作温度
以下のドキュメントのデータシートを参照してください。
端部接続
突合せ溶接、ソケット溶接、BSPP/BSPT/NPT 対応ねじ接続
圧力定格
最大 1000 psi (PN 69)
バルブサイズ
DN 8 - 50 (NPS ¼ - 2)
バルブサイズ規格
DN、NPS
バルブタイプ
ボールバルブ、フローティング・ボール・バルブ
