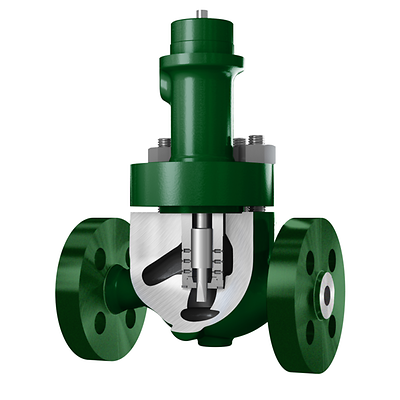

Fisher-P-CAV III Micro-Flat

Fisher™ CAV III Micro-Flat トリム

参考情報
営業担当へのお問い合わせ

製品概要

Fisher CAV III Micro-Flat トリムは、圧力低下が最大 241 bar（3,500 psi）までの非常に低流量のクリーン・キャビテーション・サービス向けに設計されています。これは、2つの別の製品の組み合わせで、Cavitrol III トリムのキャビテーション制御とMicro-Flat トリムの低流量能力を組み合わせています。

仕様

認定
SIL 対応、ATEX、CUTR、PED、CRN、NACE
クリティカルサービス
キャビテーション、低流量
流量特性
リニア
材質
炭素鋼、ステンレス
動作温度
標準温度
圧力クラス
ASME
プロセス接続タイプ
フランジ式、突合せ溶接式、RTJ、ねじ式、ソケット溶接
遮断クラス
クラスIV（FCI 70-2）、クラスV（FCI 70-2）
バルブサイズ
NPS 1、NPS 1-1/2、NPS 2
バルブサイズ規格
NPS
その他の構成
本製品の追加の仕様またはオプションの詳細については、最寄りの Emerson ビジネスパートナーまたは営業所にお問い合わせください。

文書と図面

機能

  • キャビテーション防止のための設計
  • 非常に低い流量の用途での使用が可能です。
  • 241 bar (3500 psi) の圧力低下限度
  • 保護されたバルブシートのデザインが、シャットオフ機能とスロットリング機能を分離して、シート表面をスロットリングによる摩耗から守ります。
  • ケージ型トリムにより、バルブ本体をパイプラインから取り出すことなく部品の取り外しや検査ができます。
  • 硬化トリム材料で耐摩耗性があるため、トリムが長持ちします。
