Yarway-P-P001032

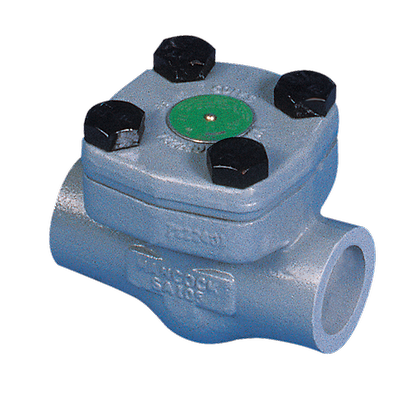

Yarway シリーズ 5540

製品概要

スプリングロード式グローブスタイルリフトチェックバルブ ASME クラス 800 は、水平および垂直配管用途に設置できます。

機能

  • ディスクは、任意の位置で確実に閉鎖されるようにスプリング式に装填されます。
  • ディスクは、バルブの完全な圧力/温度範囲で漏れのないシールを確実にするために硬化、研磨、ラップ加工されています。
  • シートはステライトまたは同等のハードフェーシングで覆われています。
  • 一体型のシートハードフェーシングはボディベース材料の上に直接重ね合わされ、シートの後ろに漏れる可能性を排除します。
  • 精密な機械加工およびラッピング仕上げが施されたフラットなシート面は、シーティングへの強い衝撃による損傷を排除します。
  • 全ての内部表面が最高の性能を発揮するよう精密に機械加工されています。
  • ソケット溶接終端は標準です。
  • 標準ボディおよびボンネット材質は炭素鋼(ASME SA105)です。
  • ASME 16.34 および ASME ボイラー、および圧力容器コード、セクション I のコード遵守。
証明書
ASME B31.1、CE、PED
端部接続
ソケット溶接、ねじ式
用途
ボイラー、ボイラー、バイオマスボイラー、ボイラー、クリーンスチーム、ポンプ、バルブ & マニホールド、HRSG、一般サービス
本体の設計
ショートパターン
材質
316 ステンレス鋼、合金、炭素鋼、金属、ステンレス、鋼、ステンレス鋼
動作温度
高温、204 ℃(400 °F)超
圧力クラス
ASME
プロセス接続タイプ
SWE、ねじ式
シート/シールタイプ
金属金属間
シャットオフクラス
クラス V (FCI 70-2)
規格
ASME B16.34
スタイル
バック・チェック・バルブ
バルブサイズ
NPS 1-1/2 / DN 40、NPS 2 / DN 50、NPS 1/2 / DN 15、NPS 1-1/4 / DN 32、NPS 1 / DN 25
バルブサイズ規格
NPS
媒体
温水、液体、スチーム、水
