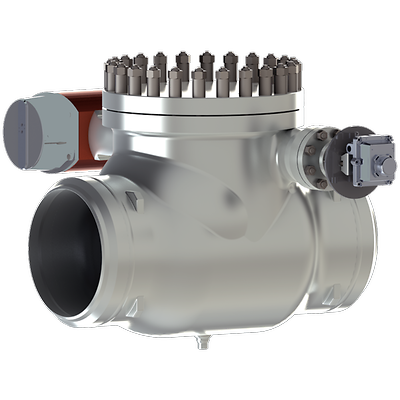

Sempell-P-model 803 bled steam check valves

Sempell モデル 803 スイング・チェック・バルブ

製品概要

自由回転式設計により、ディスクの重量でバルブを閉じ、タービンの破損を防ぐことができます。

機能

  • 低メンテナンスグランドを再締付け可能。
  • ディスクとボディシートに密着したシール面。
  • 磨かれたシャフトによる低摩擦。
  • それぞれの部品の表面を相対運動で処理した表面。
  • ボディを簡単に分解。
  • ディスクレバーで直接制御角を機械的に取る。
  • 空気圧または油圧アクチュエータの取り付け。
  • 蒸気の流れ方向から見て右または左に取り付けられたアクチュエータ。
  • 溶接エンドとフランジのさまざまな設計によるユニバーサル接続が標準装備されています。
  • 寸法や材質などの溶接端部の設計変更や他のアクチュエータ、リミットスイッチ、お客様の要望に応じた特別な設計が可能です。
本体の設計
ロングパターン
材料
合金、炭素鋼、金属、鋼
動作温度
高温
圧力クラス
ASME、PN
プロセス接続タイプ
BWE
シール/シールタイプ
金属間、スイング
シャットオフクラス
クラス V (FCI 70-2)
規格
ASME B16.34
スタイル
直接操作式
バルブサイズ
5 インチ、6 インチ (DN150) 以上、NPS 3 / DN 80、NPS 4 / DN 100
バルブサイズ規格
DN、NPS
バルブタイプ
エンジニアリング製品
