Fasani-P-P000204

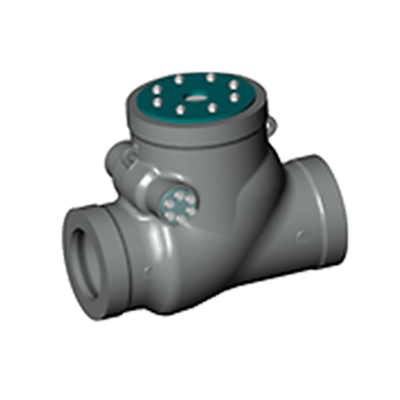

Fasani スタイル B 高圧チェックバルブ

製品概要

高圧力、高温用途向けに特別に設計された幅広いチェックバルブです

機能

  • API 600 に準拠した壁厚を備え、 ASME B16.34 に従って設計された一連の圧力シール・チェック・バルブ
  • 全ての製品は、ASTM 仕様（NACE 準拠を含む）に記載されている全ての材料で提供され、常に最高の安全性とフロー効率を保証するように設計されています。
  • ASME B16.10 に準拠した対面寸法
  • スイングチェック、ティルティングディスク、ピストンチェック（Y および T パターンデザイン）で利用可能
  • スイング・チェック・バルブは、水平および垂直（アップフロー）配管の両方に適合します。
  • 傾動式のディスク・チェック・バルブは、ディスクのスラミングを防止し、同時に迅速な閉鎖サービスを保証するように設計されています。
  • リフト・チェック・バルブ（Y および T パターン）は水平配管に取り付けるように設計されています。
  • シートは溶接されています
  • オプション：サイド・マウント・カウンターウェイト、サイドマウント油圧ダンパー、ディスク回転防止装置。

仕様

認証
NACE、ASME B31.1、インドボイラー登録、PED
端部接続
フランジ、突合せ鍛接
用途
蒸気タービン、ポンプ、バルブ & マニホールド、蒸気ヘッダー、付帯設備（BOP)、ボイラー、従来型、一般サービス、高温、HRSG、バイオマスボイラーおよびパワーボイラー
本体設計
ロングパターン
材質
ステンレス鋼、二相ステンレス鋼、スチール、炭素鋼、合金、金属、ステンレス
動作温度
204 °C (400 °F) 超
圧力クラス
ASME
プロセス接続タイプ
1500RF、2500RF、900RF、BWE、CL150RF
シール/シールタイプ
金属間、スイング
シャットオフクラス
クラス V（FCI 70-2）
規格
ASME B16.34
バルブサイズ規格
NPS
媒体
温水、液体、流体、酸素、蒸気、水
