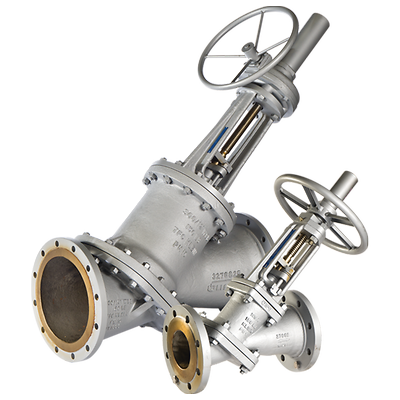

Lunkenheimer-P-P000544

Lunkenheimer Figure K4050 アングルバルブ

製品概要

K4050 インライン Y ボディ遮断バルブは、スケールや浸食が存在するアルミナおよび採鉱用途における過酷な環境向けに特別設計されています。

機能

  • インラインの Y ボディ設計によって流量制限が少なくなり、圧力低下も減少し、設置も容易になります。
  • 全てのバルブは、シート部分を通る流体の速度を増加させることでスケールの形成を低減させる、ベンチュリ様式のインレットスロート設計を特徴としています。
  • 高精度の機械加工によってディスクとシートの間に優れたインターフェースが得られ、タイトなシャットオフが可能です。
  • スプリットボディ設計がメンテナンスを容易にします。
  • ボルト締めのボンネット。
  • 炭素鋼ボディ、コネクタおよびヨーク。
  • 低トルクで、手動操作が容易な設計。
  • 交換可能な表面硬化処理を施したステライトがディスクとシートに面しているため、スラリーや他の研磨媒体などを扱う過酷な用途での使用を可能にします。
  • 強度と剛性を確保するステンレス鋼製の大きなステム径。
  • アルミナを扱う厳しいサービスを考慮して特別に選定された頑丈なグランドパッキン。
  • ASME B16.34 準拠の設計
  • API 598 に対してテスト済み
認証
PED
端部接続
フランジ型
材質
炭素鋼
動作温度
204 °C (400 °F) 超
圧力クラス
ASME、PN
プロセス接続タイプ
CL150RF
シール/シールタイプ
金属間
シャットオフクラス
API 598
規格
ASME B16.34
スタイル
アングルバルブ
バルブサイズ規格
DN、NPS
バルブタイプ
アングルバルブ
媒体
有害な液体/気体
ステム
調整可能なパッキン
