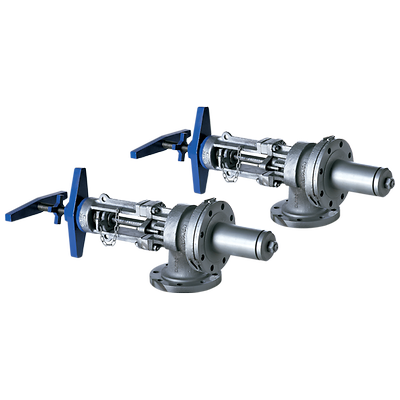

Lunkenheimer-P-P000464

Lunkenheimer Figure F604 アングルバルブ

製品概要

F604 は、スケールや浸食が存在するアルミナおよび採鉱用途における過酷な環境向けに特別設計されたバヨネット遮断バルブです

機能

  • バルブはインラインで粉砕再生することができます。
  • ASME B16.34 準拠の設計
  • ASME B16.34 および ASME B16.5 を優に上回る耐久性の高い壁およびフランジの厚さ
  • ドレンポートの取付用パッド。
  • API 598 に対してテスト済み。
  • 強度と剛性を確保する大きなステム径。
  • ディスクおよびシート面に標準としてのステライト 6 表面硬化処理。
  • ステムに表面硬化処理が利用可能。
  • ヨークブッシュに取り付けられたローラーまたはプレーンベアリング(サイズに応じて)。
  • 品質システム ISO9001:2008、認証番号 MEL 0929678/A に従って製造されています
  • EN 10424 1999 タイプ 3.1B (DIN 50409) への文書化。圧力保持コンポーネント向けの材料認証。
認証
PED
端部接続
フランジ型
材質
炭素鋼
動作温度
204 °C (400 °F) 超
圧力クラス
ASME
プロセス接続タイプ
CL150RF、CL600RF、CL300RF
シール/シールタイプ
金属間
シャットオフクラス
API 598
規格
ASME B16.34
スタイル
アングルバルブ
バルブサイズ規格
NPS
バルブタイプ
アングルバルブ
媒体
有害な液体/気体
ステム
調整可能なパッキン
