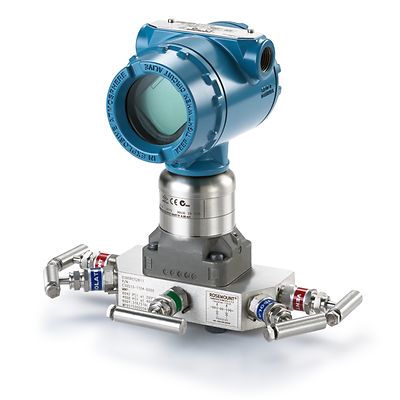

Rosemount™ 3051S Coplanar™ 圧力伝送器
製品概要
Rosemount 3051S Coplanar™圧力伝送器は、特許取得済みのCoplanar技術を使用して設計されており、圧力、流量、レベル測定のための同等のソリューションではありません。このスケーラブルなプラットフォームは、有線および WirelessHART® 通信プロトコルに対応しており、マニホールド、主要要素、シールソリューションとシームレスに統合され、正確な差動、ゲージ、および絶対圧力測定のための性能を最適化します。SuperModule™プラットフォームを使用して、この伝送器は超過圧力とライン圧の影響を受けず、比類のない性能を維持します。
製品
製品リスト
[
{
"catentry_id" : "5509183",
"Attributes" : { }
}
]
[
{
"catentry_id" : "5509180",
"Attributes" : { }
}
]
[
{
"catentry_id" : "5509181",
"Attributes" : { }
}
]
[
{
"catentry_id" : "5509182",
"Attributes" : { }
}
]
[
{
"catentry_id" : "3074457345628285668",
"Attributes" : { }
}
]
[
{
"catentry_id" : "3074457345647030679",
"Attributes" : { }
}
]
[
{
"catentry_id" : "3074457345647030678",
"Attributes" : { }
}
]
[
{
"catentry_id" : "3074457345649147169",
"Attributes" : { }
}
]
[
{
"catentry_id" : "3074457345649203231",
"Attributes" : { }
}
]
[
{
"catentry_id" : "3074457345628544176",
"Attributes" : { }
}
]
[
{
"catentry_id" : "3074457345628544177",
"Attributes" : { }
}
]
[
{
"catentry_id" : "3074457345628544178",
"Attributes" : { }
}
]
[
{
"catentry_id" : "3074457345642947670",
"Attributes" : { }
}
]
[
{
"catentry_id" : "3074457345647009170",
"Attributes" : { }
}
]
[
{
"catentry_id" : "3074457345647009174",
"Attributes" : { }
}
]
[
{
"catentry_id" : "3074457345648852174",
"Attributes" : { }
}
]
[
{
"catentry_id" : "3074457345648852178",
"Attributes" : { }
}
]
{ searchResult: {
pageSize: 23,
searchTerms: '',
totalPageNumber: 1.0,
totalResultCount: 17,
currentPageNumber:1,
attributes: ""
}
}
- 保証
- 最長15年期限付き保証
- レンジダウン
- 最大 200:1
- 通信プロトコル
- 4～20 mA HART、WirelessHART®、FOUNDATION フィールドバス
- 測定範囲
- 最大 2,000 psi (137.89 bar) の差圧、最大 2,000 psig (137.89 bar) のゲージ、最大 4,000 psia (275.79 bar) の絶対圧
- プロセス接液材質
- 316L SST, 合金 C-276, 合金 400, タンタル, 金メッキ合金 400, 金メッキ 316L SST
- 診断
- 基本診断、ループインテグリティ、プロセスインテリジェンス、プラグインパルスライン
- 認証/承認
- 第三者機関の IEC 61508 認定の SIL 2 および SIL 3、NACE®、危険場所等の認証一覧については完全版の仕様書をご参照ください
- ワイヤレス更新レート
- 1 秒～60 分間隔（ユーザ選択可）
- 電源モジュール寿命
- 最長 10 年寿命、現場での交換可能（別途注文）
- ワイヤレスレンジ
- 長距離（225 m）、拡張範囲（800 m）、リモート（225 m）および高ゲインリモート（1 km）
機能
- 特許取得済み Rosemount Coplanar 技術により、圧力、DP 流量、DP レベルソリューションとして最適化された性能を実現します
- クラス最高の拡張可能なアーキテクチャにより、性能、機能性、プロセス接続性を強化します
- 伝送器は、完全に組み立てられ、漏れテスト済みの状態で納品され、設置と保守が容易です
- 全面溶接機密 SST SuperModule プラットフォームは、過圧およびライン圧力の影響に耐え、0.025％ の精度を保証します
- Ultra および Ultra for Flow 性能クラスは、15 年間の安定性と 15 年間限定保証を提供します
- 200:1 レンジダウンは、信頼性の高い測定と幅広いアプリケーションの柔軟性を実現します
- アプリケーションの柔軟性と実現するため、 4 ～ 20 mA HART®, WirelessHART®、FOUNDATION™ フィールドバスプロトコルとシームレスに統合されます
- SmartPower™ モジュールにより、最長 10 年間はメンテナンスフリーで動作し、伝送器を取り外すことなく現場での交換が可能
- IEC 61508 による SIL 2/3 認証（第三者機関による）、安全設置用 FMEDA データの事前使用証明書
- 高度な診断機能は、電気ループの問題と異常なプロセス状態を検出する診断能力を提供します
- リモートディスプレイおよびとインターフェイスにより、プロセスやデバイスの情報に簡単にアクセスできます
- ワイヤレス機能
- WirelessHART® テクノロジーは安全で費用対効果が高く、99% 以上のデータ信頼性を実現しています
- SmartPower™ モジュールにより、最長 10 年間はメンテナンスフリーで動作し、伝送器を取り外すことなく現場での交換が可能
- 設置が簡単なので、配線コストをかけずに測定ポイントの迅速な計装化が可能
