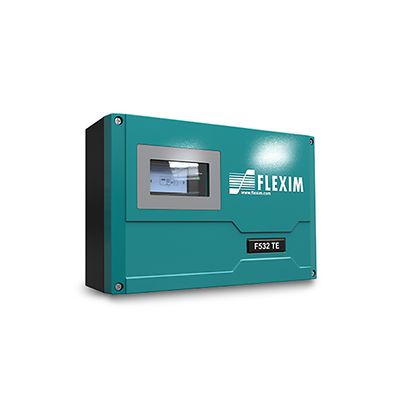

Flexim-FLUXUS F532 Thermal Energy Non-Intrusive Heat Cold Meter

Flexim FLUXUS F532 熱エネルギー非侵入型寒暖計測器

製品概要

Flexim FLUXUS F532 TE は、水および水/グリコール混合物向けの統合された熱流量計算を備えたコンパクトな熱エネルギー計測器です。FLUXUS F532 熱エネルギーは、産業および建築用途における冷暖房測定のために特別に設計されています。確立された伝送時間差法に基づき、体積流量は超音波で非侵入的に測定され、供給および戻り温度は 2 つの温度入力を介して記録されます。総合熱エネルギー向けトータライザーも含まれています。USB および LAN インターフェースを提供し、Modbus TCP、Modbus RTU、BACnet MS/TP、BACnet IP および M-Bus で共通の通信インターフェースに対応しています。

流体タイプ
水、水とグリコールの混合物
精度
測定システムの測定の不確実性(体積流量): ± 0.005 m/s(± 0.02 ft/s )で読取値の ± 0.3 %
測定ポイントの測定の不確実性(体積流量): ± 0.005 m/s(± 0.02 ft/s)で読取値の ± 1 %
再現性
±0.005 m/s(± 0.02 ft/s)で読取値の 0.15 %
流路
1
範囲
流速範囲: 0.01...25 m/s(0.03 ... 82 ft/s)
認証/承認
OrdLoc(FM)
電源
  • 90~250 VAC / 50~60 Hz
  • 11~32 VDC
  • 配管口径
    10…2400 mm(0.39...94.5インチ)
    圧力範囲
    -
    温度範囲(メディア)
    -40~+130 °C(-40~266 °F)
    出力
    4~20 mA アクティブ/パッシブ、NAMUR NE43 準拠
    パルス/周波数/バイナリ
    入力
    温度
    通信プロトコル
  • Modbus RTU
  • BACnet MS/TP
  • HART®
  • Modbus TCP
  • M‐Bus
  • BACnet IP
  • USB
  • LAN
  • システム構成とインストール
    詳細については、技術仕様書をダウンロードしてください

    機能

    • PTB に準拠した追跡可能な工場校正
    • EN 1434 に準拠した温度センサと熱量計算の組み合わせ
    • 最低流量から最高流量までの極めてダイナミックな測定は、夜間の最低流量でも不確定性なく記録可能です。
    • 電源を中断することなく、簡単でコストパフォーマンスに優れた改修を実現
    • USB および LAN インターフェース
    • 通信インターフェース Modbus TCP、Modbus RTU、BACnet MS/TP、BACnet IP、M-Bus
    • 高度計測器検証
