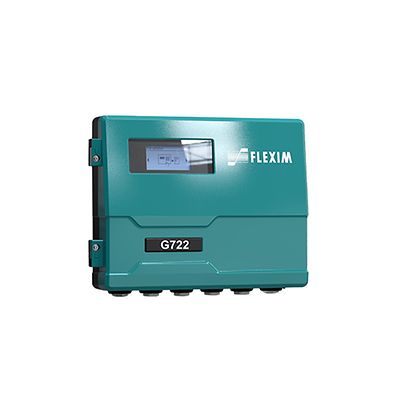

Flexim-FLUXUS G722 Synchronized Channel Averaging SCA

Flexim FLUXUS G722 同期チャンネル平均化（SCA）

専門家に相談する
参考情報

製品概要

Flexim FLUXUS G722 気体流量計は、プロセス産業のダイナミックな流量の測定用に特別に設計された高性能超音波クランプオン流量計です。この高度で汎用性が高く、正確な流量計には、より高速な処理能力、拡張診断機能、双方向通信プロトコル、デジタル出力、プロセス入力など、必要とするすべての機能が付いています。G722 は、設置が簡単で、後付け可能な設計です。正確さと優れた性能を提供します。G722 超音波流量計は、新しい同期チャネル平均化法（SCA）を使用することで、1 ミリ秒ごとに流路の方向および流路に対して両方の信号を送信します。

仕様

流体タイプ
すべての気体
精度
測定システムの測定の不確実性（体積流量）: ±0.005 m/s（±0.02 ft/s ）で読取値の ±0.3 %
測定ポイントの測定の不確実性（体積流量）: ±0.005 m/s（±0.02 ft/s）で読取値の ±1～2 %
再現性
±0.005 m/s（± 0.02 ft/s）で読取値の 0.15 %
流路
2
範囲
流速範囲: 0.01...35 m/s（0.03...115 ft/s）（パイプ径により異なる）
認証/承認
FM クラス I /ディビジョン 2
ATEX/IECEx ゾーン 2
PESO
KOSHA
電源
100～230 VAC
24 VDC
12 VDC
配管口径
7～1600 mm（0.28～63 インチ）
圧力範囲
1 barg（15 psig）...無制限
温度範囲（メディア）
-40～+240 °C（-40～+464 °F）/ WI: -200～+630 °C（-328～+1166 °F）
出力
4～20 mA アクティブ/パッシブ
4～20 mA HART アクティブ/パッシブ
パルス/周波数/バイナリ
電圧
入力
温度
4～20 mA アクティブ/パッシブ
バイナリ
電圧
通信プロトコル
Modbus RTU/TCP
BACnet MSTP/IP
Profibus PA
Foundation フィールドバス
システム構成とインストール
詳細については、技術仕様書をダウンロードしてください

機能

  • 精度と再現性 -マッチング済み、校正済み、温度補正されたトランスデューサと、高度な信号処理能力、拡張診断機能により、高/低流量における卓越した信頼性と正確さを実現。
  • プロセスの中断なしで簡単に設置 - 外部に取り付けられたシステムは、プロセスの中断や追加のエンジニアリングコストの必要がないことを意味します。
  • メンテナンス不要 -流体に接触しないため、きわめて過酷な環境に耐えるのに適した完全メンテナンスフリーの耐久性の高い測定ソリューションです。
  • 運用上の安全性-漏れの経路なし、漏洩排出物なし
  • 高度計測器検証
