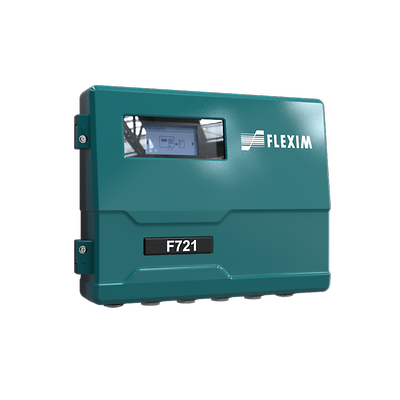

Flexim-FLUXUS F721 Non-Intrusive Ultrasonic Liquid Flow Meter

Flexim FLUXUS F721 非侵入型超音波液体流量測定器

製品概要

Flexim FLUXUS F721 は、液体の超音波クランプオン体積流量および質量流量測定における技術的ブレークスルーです。最先端のハードウェア設計と強力なデジタル信号処理により、精度、信頼性、汎用性の点で、他のどの非侵入型超音波流量計よりも上回っています。FLUXUS F721 液体流量計は、非常に高精度な信号フィルターと、今まで以上に高速な処理容量および高度な測定アルゴリズムにより、極めて困難な用途を含むあらゆる産業アプリケーションにおいて標準設定測定ソリューションになります。本計測器はそれぞれの測定条件に自動的に適合し、ビーム分散や構造から生まれるノイズなどの流れの障害特性を補正します。

流体タイプ
すべての液体
精度
測定システムの測定の不確実性(体積流量): ±0.005 m/s(±0.02 ft/s )で
読取値の ±0.3 %測定ポイントの測定の不確実性(体積流量): ±0.005 m/s(±0.02 ft/s)で読取値の ±1 %
再現性
±0.005 m/s(± 0.02 ft/s)で読取値の 0.15 %
流路
最大 2
範囲
流速範囲: 0.01...25 m/s(0.03...82 ft/s)(パイプ径により異なる)
認証/承認
FM クラス I /ディビジョン 2
ATEX/IECEx ゾーン 2
PESO
KOSHA
電源
100 ~ 230 VAC
24 VDC
12 VDC
配管口径
6~6500 mm(0.24~255.9インチ)
圧力範囲
-
温度範囲(メディア)
-40~+200 °C(-40~+392 °F)/ WI: -200~+630 °C(-328~+1166 °F)
出力
4~20 mA アクティブ/パッシブ
4~20 mA HART アクティブ/パッシブ
パルス/周波数/バイナリ
電圧
入力
温度
4~20 mA アクティブ/パッシブ
バイナリ
電圧
通信プロトコル
Modbus RTU/TCP
BACnet MSTP/IP
Profibus PA
Foundation フィールドバス
システム構成とインストール
詳細については、技術仕様書をダウンロードしてください

機能

  • 危険区域内での動作認証済み (ATEX / IECExゾーン 2 およびFMcクラス I、ディビジョン 2 認証済み)
  • 強い脈流を捉える高速測定ダイナミックス(10 ms 毎に測定データの出力)
  • 気体を含むスラリまたは液体の信頼性の高い測定(全容量の >10 %)
  • 漏れの危険性のない、高い運用安全性
  • パイプの材質、直径、壁厚、内部圧力、温度に影響を受けない
  • 極めて低い流量(高いターンダウン比)でも、正確で再現性の高い測定を実現
  • 接液部の計装と比較して費用対効果が高い
  • 測定システムはすべて社内で事前校正されており(国家基準まで追跡可能)、校正認定書を付けてお届けします
  • マッチング済みトランスデューサ、統合温度補正(ANSI/ASME MFC-5.1-2011 の規制に準拠)、高度なデジタル信号処理により、高いゼロ点安定性とドリフトのない測定値の読み取りを保証
  • 独自の伝達パッドを備えた恒久カップリング、FlexSpring で固定された取付け固定具は、激しく振動するパイプでも耐久性のある接触圧力を保証
  • 遠隔セットアップおよび診断機能だけでなく双方向の通信が可能
  • プロセスの完全な監視、重要な作業の監督と制御を実現
