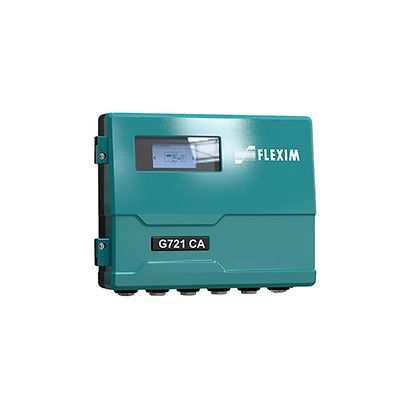

Flexim-FLUXUS G721 CA Compressed Air Flow Meter

Flexim FLUXUS G721 CA 圧縮空気流量計

専門家に相談する
参考情報

製品概要

Flexim FLUXUS G721 CA 圧縮空気流量計は、非侵入型クランプオン超音波技術で、非常に低い圧力 (鋼管の場合は最大 3 bar、プラスチック管の場合は大気圧) でも圧縮空気の流量を測定するために使用できます。また、流量が極めて少ない場合でも正確に捉えられるため、あるはずのない、非常にわずかな漏れからの、ごく少量の流量を明らかにします。FLUXUS G721 CA は、圧縮空気グリッドの個々のポイントで引き出される非侵入的な数量の測定と、その中の漏れの検出に最適です。

仕様

流体タイプ
空気、窒素、酸素、ヘリウム、アルゴン
精度
測定システムの測定の不確実性（体積流量）: ±0.005 m/s（±0.02 ft/s ）で読取値の ±0.3 %
測定ポイントの測定の不確実性（体積流量）: ±0.005 m/s（±0.02 ft/s）で読取値の ±1～2 %
再現性
±0.005 m/s（± 0.02 ft/s）で読取値の 0.15 %
流路
最大 2
範囲
流速範囲: 0.01...35 m/s（0.03...115 ft/s）（パイプ径により異なる）
認証/承認
FM クラス I /ディビジョン 2
ATEX/IECEx ゾーン 2
PESO
KOSHA
電源
100～230 VAC
24 VDC
12 VDC
配管口径
10～250 mm（0.39～9.8 インチ）
圧力範囲
1 barg（15 psig）...無制限
温度範囲（メディア）
-40～+130 °C（-40～+266 °F）
出力
4～20 mA アクティブ/パッシブ
4～20 mA HART アクティブ/パッシブ
パルス/周波数/バイナリ
電圧
入力
温度
4～20 mA アクティブ/パッシブ
バイナリ
電圧
通信プロトコル
Modbus RTU/TCP
BACnet MSTP/IP
Profibus PA
Foundation フィールドバス
システム構成とインストール
詳細については、技術仕様書をダウンロードしてください

機能

  • ペアリング済み、温度補正および追跡可能な校正済みの超音波トランスデューサにより高い精度を実現
  • 最低流量から最高流量までの極めてダイナミックな測定
  • 供給およびパイプの機能を中断することなく、簡単でコストパフォーマンスに優れた改修を実現
  • 漏れの危険性なし、圧力の損失なし
  • 双方向の測定: 流れ方向を簡単に認識
  • 高度計測器検証に対応
