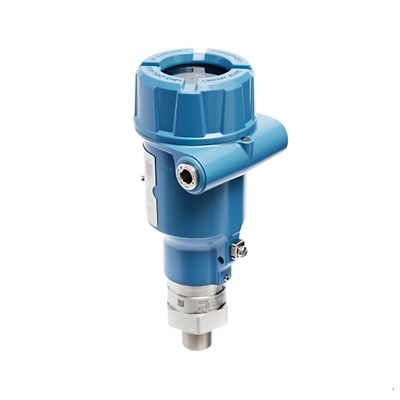

Rosemount-3408 Level Transmitter-Non-Contacting Radar

Rosemount™ 3408 レベル伝送器 - 非接触レーダー

製品概要

Rosemount 3408 ワイヤレスレベル伝送器、近日発売。
Rosemount 3408 非接触レーダーレベル伝送器は Smart Echo Supervision™ テクノロジーを搭載しており、レベル測定と過充填防止に適しています。オプションのワイヤレス技術により、配線コストを削減しながら、これまでアクセスできなかった場所の自動化が可能になります。スマート診断によりプロアクティブなメンテナンスが可能になり、有線通信に使用できるオプションの Bluetooth® により簡単に構成できます。プロセスを中断することなく、いつでも定期間隔で手動または自動で検証を行うことが可能です。オンボード機能を使用して、現場でもリモートでもプルーフテストを実施できます。NAMUR 規格タイプテストに合格し、IEC61508 に準拠した第三者認証取得しているため、安全性が重要な用途に最適です。

精度
標準: ± 2 mm(± 0.08 インチ)
超高精度: ± 1 mm(± 0.04 インチ)
標準(WirelessHART®)(± 3 mm)
測定範囲
30 m (98 フィート)
動作圧力
-15~363 psig (-1~25 bar)
常用温度
-60~200 °C (-76~392 °F)
電源
12~35 VDC(本質安全防爆装置内は 30 VDC)
通信プロトコル
4-20mA HART7®(オプションの Bluetooth® 接続)、WirelessHART®
測定頻度
80 GHz
認証/承認
ATEX/UKEX、IECEx、米国、カナダ。認証の完全なリストは、詳細仕様を参照してください
安全性
IEC 61508 SIL 2 認証(WirelessHART® オプションでは利用不可)
WHG/TÜV 準拠の過充填防止
全リストについては、全仕様をご覧ください
アンテナタイプ
プロセスシール、レンズアンテナ、ATAP レンズアンテナ
ワイヤレス更新レート
4 秒~60 分間隔(ユーザ選択可)
電源モジュール寿命
最長 10 年寿命、現場での交換可能(別途注文)
ワイヤレスレンジ
  • 長距離: 225 m(750 フィート)
  • 拡張範囲: 800 m(1/2 マイル)
  • 高ゲインリモート: 1 km(2/3 マイル)

機能

  • Smart Echo Supervision™ テクノロジーを搭載した Rosemount 非接触レーダーは、タンク内障害物からの反射波を含むすべての反射波を自動的に追跡し、実際の製品表面反射波と区別します。これにより製品レベルが確実に正確に報告されることになります。
  • レンズアンテナは非常に小さなプロセスフィッティング(3/4 インチ)に対応しており、オプション・ブラケット・マウントが付属しています
  • すべての PTFE 接液部品は、腐食媒体などの過酷な条件における使用が可能です
  • Bluetooth技術により構成とメンテナンスが容易です
  • 自動状態チェックのスケジュールを設定し、スマートメータ性能検証によるレポートが届きます
  • オンボード・データ・ヒストリアンにより、過去に遡ってトラブルシューティングやプロセスの分析情報を参照できます
  • スマート診断スイートにより測定状態を常にモニタリングすることで、予防保守とダウンタイムの短縮が可能になります
  • 実際のレベルを変更することなく、制御室から安全かつ簡単にプルーフテストを実施できます
  • Wireless 機能
    • WirelessHART® 技術は安全で費用対効果が高く、99% 以上のデータ信頼性を実現
    • SmartPower™ モジュールにより、最長 10 年間は保守不要で動作し、トランスミッタを取り外すことなく現場での交換が可能
    • 設置が簡単で、配線コストをかけずに測定ポイントの迅速な計装化が可能
