Tescom-P-44-3200

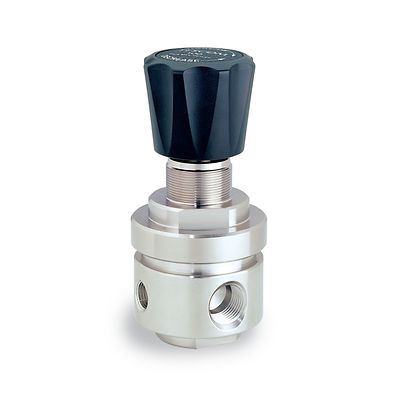

TESCOM™ 44-3200 シリーズシングルステージガスレギュレータ

注文状況の確認
お問い合わせ
お見積りのご依頼
エキスパートに相談する

製品概要

44-3200シリーズは、流量が5-50 SCFM (141-1415 SLPM) の特殊ガス、可燃性ガス、工業用ガス向けのコンパクトな高流量かつ高純度のシングルステージレギュレータです。拡散抵抗メタルダイアフラムシールにより、ガス純度と完全性を保証できます。実験室およびユースポイントのガス供給装置、レーザーアシストガスや共振器用ガス、グローブボックスやアイソレータ向けに最適です。

仕様

最大入口圧力
34.5、207 bar / 500、3000 psig
出口圧力範囲
0-1.7、0-3.4、0-6.9、0-10.3、0-13.8 bar / 0-25、0-50、0-100、0-150 psig
本体材質
真ちゅう、316 ステンレス鋼
シート材質
3000 psig / 207 bar 入口: CTFE
500 psig / 34.5 bar 入口: Teflon®
ボンネット
300 シリーズステンレス鋼
ダイヤフラム
316 ステンレス鋼、Elgiloy®
シール
Teflon®
シート固定具
ニトロニック 60
残りの部品
316 ステンレス鋼
ポートサイズとタイプ
3/8, 1/2
NPTF
1/2, 1
フランジ
動作温度
-40°C ～ 60°C / -40°F ～ 140°F
流量係数
Cv = 1.0、1.8（オプション）
負荷タイプ
スプリング
重量（ゲージなし）
1.6 kg (3.5 lb)
追加情報
カスタム修正または完全なシステムソリューションについては、最寄りの販売店にお問い合わせください。

機能

  • 拡散を最小限に抑える真のメタル・ダイヤフラム・シール
  • 5 種類の出口圧力範囲を選択可能
  • ゲージポートを標準装備
  • オプションで高流量モデル（Cv= 1.8）を選択可能
  • パネル取り付けはオプション
  • ベントなしが標準仕様
  • フランジ末端接続あり
  • ベントなしが標準仕様
