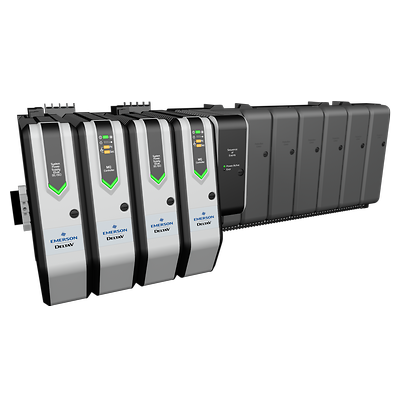

DeltaV-P-M-series Sequence of Events Card

DeltaV™ M シリーズ SOE（一連のイベント）カード

お問い合わせ

製品概要

DeltaV™ SOE（一連のイベント）カードは、正確性の高いタイムスタンプを使用することにより、プロセスアップセットに関連するイベントを記録する手段となり、このようなイベントが発生した正確な順序を特定します。 SOE（一連のイベント）カードは、プロセス・アップセット・イベントを源近くで捕捉して高速で記録し、タイムスタンプの分解能を向上させてイベントシーケンシングの正確性を高めます。

仕様

チャンネルの数
16 各チャンネルを DI または SOE 操作用に設定可能
タイムスタンプの正確性
カードでは 0.25 ミリ秒、コントローラでは 1 ミリ秒 デバウンスフィルタが適用されてから 4 ミリ秒後にシステムクロックの時刻を参照することにより達成できる正確性
走査速度
全 16 チャンネルで 0.25 msec.
絶縁
各チャンネルをシステムから光学的に分離、DC 1,500 V までの工場試験を実施
入力インピーダンス
5K ohm（概算）
ローカルバス電流（公称値 DC 12 V）
50 mA（代表値）、75 mA（最大値）
各カードのフィールド回路電力
DC 24 V で 75 mA（+ 10%）
フィールド回路電圧
DC 24 V
端子ブロック
32 本ねじの終端ブロックまたは 40 ピン大容量終端ブロック
動作温度
-40～70° C(-40～158° F)
保管温度
-40～85° C(-40～185° F)
相対湿度
5～95%（結露なし）
耐衝撃
11 ms で 10 g½ 正弦波
振動
5 Hz～16 Hzで 1 mmのピーク・トゥ・ピーク、16 Hz～150 Hzで 0.5 g

文書と図面

機能

  • プロセス・アップセット・イベントを源近くで捕捉し、高速記録を実現
  • タイムスタンプの分解能を高めることで、イベントシーケンシングの正確性を向上
  • データをデスクトップのアプリケーションに容易に統合し、詳細分析とレポートを実行
